Прямой, JIC 74°—Резьба М (Metric), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

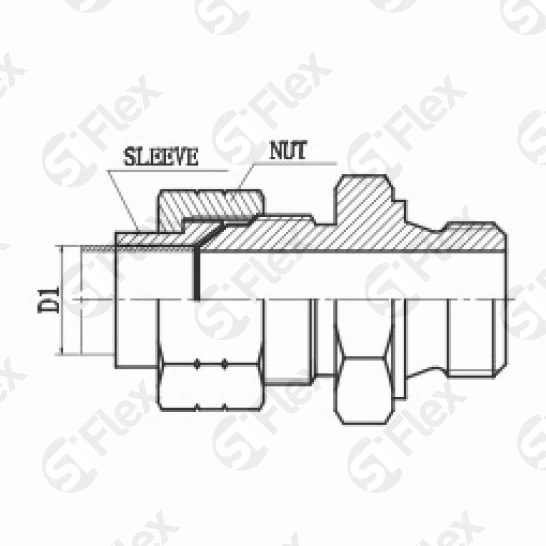

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN
| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0965-04-10 Код заказа | 7/16x20UN Резьба: Е | M10x1 Резьба: F | 8 Размеры: B, мм | 14 Размеры: A, мм | 29 Размеры: L, мм | 17 Размеры: S1, мм |
|
| S0965-04-12 Код заказа | 7/16x20UN Резьба: Е | M12x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 33 Размеры: L, мм | 17 Размеры: S1, мм |
|
| S0965-06-12 Код заказа | 9/16x18UN Резьба: Е | M12x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 17 Размеры: S1, мм |
|
| S0965-06-14 Код заказа | 9/16x18UN Резьба: Е | M14x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0965-06-18 Код заказа | 9/16x18UN Резьба: Е | M18x1.5 Резьба: F | 12 Размеры: B, мм | 14 Размеры: A, мм | 36 Размеры: L, мм | 24 Размеры: S1, мм |
|
| S0965-06-22 Код заказа | 9/16x18UN Резьба: Е | M22x1.5 Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 38 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0965-08-16 Код заказа | 3/4x16UN Резьба: Е | M16x1.5 Резьба: F | 12 Размеры: B, мм | 17 Размеры: A, мм | 37 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0965-08-18 Код заказа | 3/4x16UN Резьба: Е | M18x1.5 Резьба: F | 12 Размеры: B, мм | 17 Размеры: A, мм | 38 Размеры: L, мм | 24 Размеры: S1, мм |
|
| S0965-08-22 Код заказа | 3/4x16UN Резьба: Е | M22x1.5 Резьба: F | 14 Размеры: B, мм | 17 Размеры: A, мм | 41 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0965-10-18 Код заказа | 7/8x14UN Резьба: Е | M18x1.5 Резьба: F | 12 Размеры: B, мм | 19 Размеры: A, мм | 41 Размеры: L, мм | 24 Размеры: S1, мм |
|
| S0965-10-22 Код заказа | 7/8x14UN Резьба: Е | M22x1.5 Резьба: F | 14 Размеры: B, мм | 19 Размеры: A, мм | 43 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0965-12-22 Код заказа | 1-1/16x12UN Резьба: Е | M22x1.5 Резьба: F | 14 Размеры: B, мм | 22 Размеры: A, мм | 49 Размеры: L, мм | 30 Размеры: S1, мм |
|
| S0965-12-27 Код заказа | 1-1/16x12UN Резьба: Е | M27x2.0 Резьба: F | 16 Размеры: B, мм | 22 Размеры: A, мм | 49 Размеры: L, мм | 36 Размеры: S1, мм |
|
| S0965-16-33 Код заказа | 1-5/16x12UN Резьба: Е | M33x2.0 Резьба: F | 18 Размеры: B, мм | 23 Размеры: A, мм | 56 Размеры: L, мм | 41 Размеры: S1, мм |
|
