Прямой, JIC 74°—Резьба R (BSPT), ввертной (г-ш)

Ссылка скопирована

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

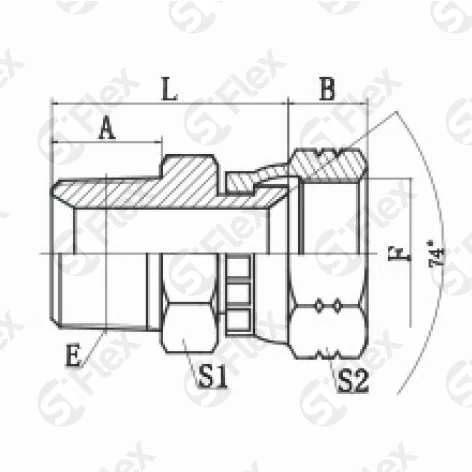

Код заказа	Резьба		Размеры					Количество
	Е	F	B, мм	A, мм	L, мм	S1, мм	S2, мм	штук
S0942-02-04SP Код заказа	R1/8x28 Резьба: Е	7/16x20UN Резьба: F	9 Размеры: B, мм	10 Размеры: A, мм	24 Размеры: L, мм	12 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-04SP Код заказа	R1/4x19 Резьба: Е	7/16x20UN Резьба: F	9 Размеры: B, мм	14 Размеры: A, мм	28 Размеры: L, мм	14 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-04-05SP Код заказа	R1/4x19 Резьба: Е	1/2x20UN Резьба: F	9 Размеры: B, мм	14 Размеры: A, мм	29 Размеры: L, мм	14 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-04-06SP Код заказа	R1/4x19 Резьба: Е	9/16x18UN Резьба: F	11 Размеры: B, мм	14 Размеры: A, мм	29 Размеры: L, мм	14 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-06-05SP Код заказа	R3/8x19 Резьба: Е	1/2x20UN Резьба: F	9 Размеры: B, мм	15 Размеры: A, мм	30 Размеры: L, мм	17 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-06SP Код заказа	R3/8x19 Резьба: Е	9/16x18UN Резьба: F	11 Размеры: B, мм	15 Размеры: A, мм	30 Размеры: L, мм	17 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-06-08SP Код заказа	R3/8x19 Резьба: Е	3/4x16UN Резьба: F	11 Размеры: B, мм	15 Размеры: A, мм	32 Размеры: L, мм	19 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-08SP Код заказа	R1/2x14 Резьба: Е	3/4x16UN Резьба: F	11 Размеры: B, мм	19 Размеры: A, мм	38 Размеры: L, мм	24 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-08-10SP Код заказа	R1/2x14 Резьба: Е	7/8x14UN Резьба: F	12 Размеры: B, мм	19 Размеры: A, мм	38 Размеры: L, мм	24 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-08-12SP Код заказа	R1/2x14 Резьба: Е	1-1/16x12UN Резьба: F	15 Размеры: B, мм	20 Размеры: A, мм	42 Размеры: L, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-12SP Код заказа	R3/4x14 Резьба: Е	1-1/16x12UN Резьба: F	15 Размеры: B, мм	19 Размеры: A, мм	42 Размеры: L, мм	30 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-12-16SP Код заказа	R3/4x14 Резьба: Е	1-5/16x12UN Резьба: F	16 Размеры: B, мм	20 Размеры: A, мм	44 Размеры: L, мм	32 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-16SP Код заказа	R1x11 Резьба: Е	1-5/16x12UN Резьба: F	16 Размеры: B, мм	24 Размеры: A, мм	48 Размеры: L, мм	36 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-20SP Код заказа	R1-1/4x11 Резьба: Е	1-5/8x12UN Резьба: F	17 Размеры: B, мм	25 Размеры: A, мм	55 Размеры: L, мм	46 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0942-24SP Код заказа	R1-1/2x11 Резьба: Е	1-7/8x12UN Резьба: F	20 Размеры: B, мм	27 Размеры: A, мм	60 Размеры: L, мм	50 Размеры: S1, мм	55 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
