Прямой, JIC 74°—Резьба R (BSPT), ввертной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

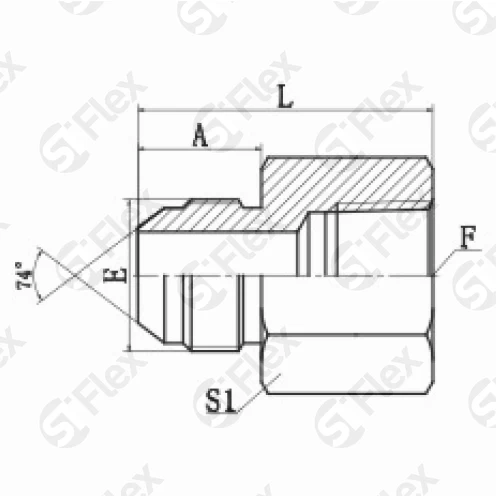

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | A, мм | L, мм | S1, мм | штук | |
| S0943-04-02 Код заказа | 7/16x20UN Резьба: Е | R1/8x28 Резьба: F | 14 Размеры: A, мм | 30 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0943-04 Код заказа | 7/16x20UN Резьба: Е | R1/4x19 Резьба: F | 14 Размеры: A, мм | 36 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0943-06-04 Код заказа | 9/16x18UN Резьба: Е | R1/4x19 Резьба: F | 14 Размеры: A, мм | 36 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0943-06 Код заказа | 9/16x18UN Резьба: Е | R3/8x19 Резьба: F | 14 Размеры: A, мм | 37 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0943-08-06 Код заказа | 3/4x16UN Резьба: Е | R3/8x19 Резьба: F | 17 Размеры: A, мм | 40 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0943-08 Код заказа | 3/4x16UN Резьба: Е | R1/2x14 Резьба: F | 17 Размеры: A, мм | 46 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0943-10-08 Код заказа | 7/8x14UN Резьба: Е | R1/2x14 Резьба: F | 19 Размеры: A, мм | 48 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0943-12 Код заказа | 1-1/16x12UN Резьба: Е | R3/4x14 Резьба: F | 22 Размеры: A, мм | 53 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0943-16 Код заказа | 1-5/16x12UN Резьба: Е | R1x11 Резьба: F | 23 Размеры: A, мм | 60 Размеры: L, мм | 41 Размеры: S1, мм | |
