Прямой, JIC 74°—Резьба R (BSPT), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

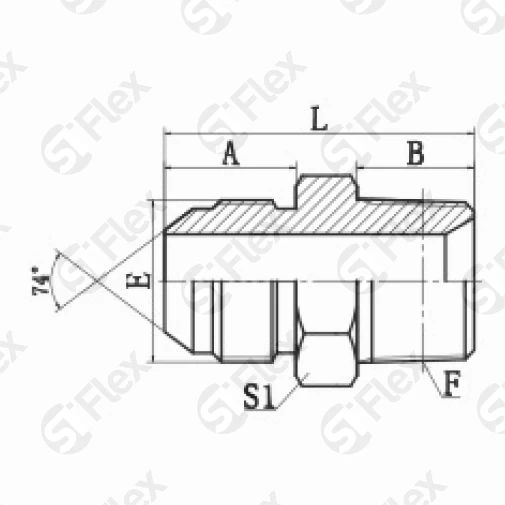

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0939-04-02SP Код заказа | 7/16x20UN Резьба: Е | R1/8x28 Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 12 Размеры: S1, мм | |
| S0939-04SP Код заказа | 7/16x20UN Резьба: Е | R1/4x19 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 35 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0939-04-06SP Код заказа | 7/16x20UN Резьба: Е | R3/8x19 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 35 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0939-05-02SP Код заказа | 1/2x20UN Резьба: Е | R1/8x28 Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 31 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0939-05-04SP Код заказа | 1/2x20UN Резьба: Е | R1/4x19 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0939-05-06SP Код заказа | 1/2x20UN Резьба: Е | R3/8x19 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 35 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0939-06-02SP Код заказа | 9/16x18UN Резьба: Е | R1/8x28 Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 31 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0939-06-04SP Код заказа | 9/16x18UN Резьба: Е | R1/4x19 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0939-06SP Код заказа | 9/16x18UN Резьба: Е | R3/8x19 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 34 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0939-06-08SP Код заказа | 9/16x18UN Резьба: Е | R1/2x14 Резьба: F | 20 Размеры: B, мм | 14 Размеры: A, мм | 41 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0939-08-06SP Код заказа | 3/4x16UN Резьба: Е | R3/8x19 Резьба: F | 15 Размеры: B, мм | 17 Размеры: A, мм | 39 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0939-08SP Код заказа | 3/4x16UN Резьба: Е | R1/2x14 Резьба: F | 20 Размеры: B, мм | 17 Размеры: A, мм | 45 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0939-08-12SP Код заказа | 3/4x16UN Резьба: Е | R3/4x14 Резьба: F | 20 Размеры: B, мм | 17 Размеры: A, мм | 46 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0939-10-06SP Код заказа | 7/8x14UN Резьба: Е | R3/8x19 Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 43 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0939-10-08SP Код заказа | 7/8x14UN Резьба: Е | R1/2x14 Резьба: F | 20 Размеры: B, мм | 19 Размеры: A, мм | 47 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0939-10-12SP Код заказа | 7/8x14UN Резьба: Е | R3/4x14 Резьба: F | 20 Размеры: B, мм | 19 Размеры: A, мм | 49 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0939-12-08SP Код заказа | 1-1/16x12UN Резьба: Е | R1/2x14 Резьба: F | 20 Размеры: B, мм | 22 Размеры: A, мм | 51 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0939-12SP Код заказа | 1-1/16x12UN Резьба: Е | R3/4x14 Резьба: F | 20 Размеры: B, мм | 22 Размеры: A, мм | 51 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0939-12-16SP Код заказа | 1-1/16x12UN Резьба: Е | R1x11 Резьба: F | 26 Размеры: B, мм | 22 Размеры: A, мм | 58 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0939-14-12SP Код заказа | 1-3/16x12UN Резьба: Е | R3/4x14 Резьба: F | 20 Размеры: B, мм | 23 Размеры: A, мм | 53 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0939-14-16SP Код заказа | 1-3/16x12UN Резьба: Е | R1x11 Резьба: F | 26 Размеры: B, мм | 23 Размеры: A, мм | 58 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0939-16-12SP Код заказа | 1-5/16x12UN Резьба: Е | R3/4x14 Резьба: F | 20 Размеры: B, мм | 23 Размеры: A, мм | 53 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0939-16SP Код заказа | 1-5/16x12UN Резьба: Е | R1x11 Резьба: F | 26 Размеры: B, мм | 23 Размеры: A, мм | 59 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0939-16-20SP Код заказа | 1-5/16x12UN Резьба: Е | R1-1/4x11 Резьба: F | 27 Размеры: B, мм | 23 Размеры: A, мм | 62 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0939-20-16SP Код заказа | 1-5/8x12UN Резьба: Е | R1x11 Резьба: F | 26 Размеры: B, мм | 24 Размеры: A, мм | 63 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0939-20SP Код заказа | 1-5/8x12UN Резьба: Е | R1-1/4x11 Резьба: F | 27 Размеры: B, мм | 24 Размеры: A, мм | 63 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0939-20-24SP Код заказа | 1-5/8x12UN Резьба: Е | R1-1/2x11 Резьба: F | 27 Размеры: B, мм | 24 Размеры: A, мм | 67 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0939-24-20SP Код заказа | 1-7/8x12UN Резьба: Е | R1-1/4x11 Резьба: F | 27 Размеры: B, мм | 28 Размеры: A, мм | 68 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0939-24SP Код заказа | 1-7/8x12UN Резьба: Е | R1-1/2x11 Резьба: F | 27 Размеры: B, мм | 28 Размеры: A, мм | 70 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0939-24-32SP Код заказа | 1-7/8x12UN Резьба: Е | R2x11 Резьба: F | 30 Размеры: B, мм | 28 Размеры: A, мм | 75 Размеры: L, мм | 65 Размеры: S1, мм | |
| S0939-32-24SP Код заказа | 2-1/2x12UN Резьба: Е | R1-1/2x11 Резьба: F | 27 Размеры: B, мм | 34 Размеры: A, мм | 78 Размеры: L, мм | 65 Размеры: S1, мм | |
| S0939-32SP Код заказа | 2-1/2x12UN Резьба: Е | R2x11 Резьба: F | 30 Размеры: B, мм | 34 Размеры: A, мм | 80 Размеры: L, мм | 65 Размеры: S1, мм | |
