Прямой, JIC 74°—Резьба UN (UNF), удлинённый, ввертной (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

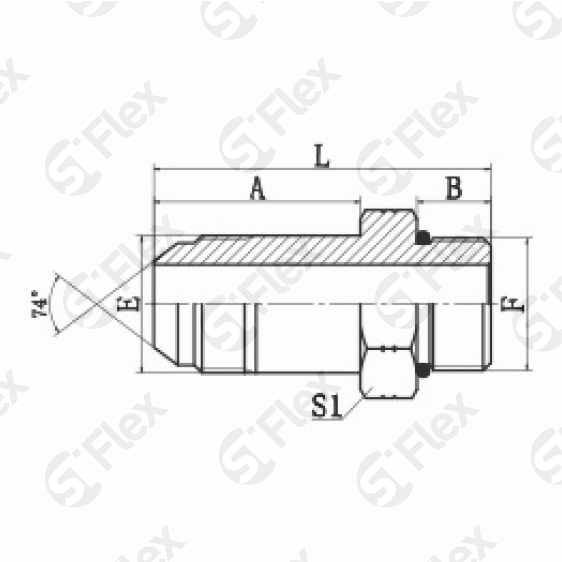

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0945-04L Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 9 Размеры: B, мм | 35 Размеры: A, мм | 51 Размеры: L, мм | 14 Размеры: S1, мм |
|
| S0945-05L Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 9 Размеры: B, мм | 37 Размеры: A, мм | 53 Размеры: L, мм | 17 Размеры: S1, мм |
|
| S0945-06L Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 39 Размеры: A, мм | 56 Размеры: L, мм | 17 Размеры: S1, мм |
|
| S0945-08L Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 48 Размеры: A, мм | 68 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0945-10L Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 53 Размеры: A, мм | 75 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0945-12L Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 63 Размеры: A, мм | 89 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0945-16L Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 15 Размеры: B, мм | 72 Размеры: A, мм | 100 Размеры: L, мм | 38 Размеры: S1, мм |
|
| S0945-20L Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 15 Размеры: B, мм | 88 Размеры: A, мм | 118 Размеры: L, мм | 50 Размеры: S1, мм |
|
