Прямой, JIC 74°—Резьба UN (UNF), ввертной (г-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

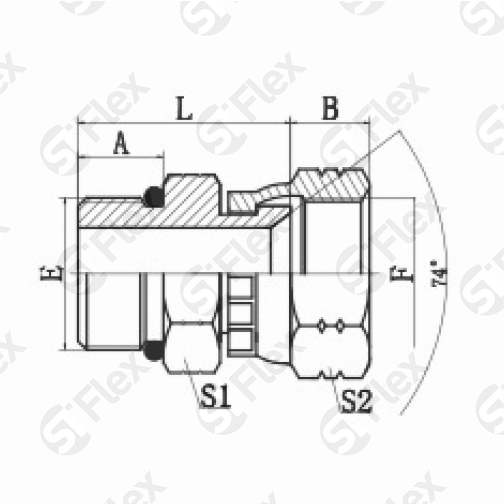

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | штук | |
| S0951-04 Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 9 Размеры: B, мм | 9 Размеры: A, мм | 23 Размеры: L, мм | 14 Размеры: S1, мм | 15 Размеры: S2, мм |
|
| S0951-05 Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 9 Размеры: B, мм | 9 Размеры: A, мм | 24 Размеры: L, мм | 17 Размеры: S1, мм | 17 Размеры: S2, мм |
|
| S0951-06 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 10 Размеры: A, мм | 25 Размеры: L, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0951-08 Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 30 Размеры: L, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S0951-10 Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 12 Размеры: B, мм | 13 Размеры: A, мм | 34 Размеры: L, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0951-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 15 Размеры: A, мм | 39 Размеры: L, мм | 32 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0951-14 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 15 Размеры: A, мм | 39 Размеры: L, мм | 36 Размеры: S1, мм | 36 Размеры: S2, мм |
|
| S0951-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 15 Размеры: A, мм | 39 Размеры: L, мм | 38 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S0951-20 Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 15 Размеры: A, мм | 44 Размеры: L, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм |
|
