Прямой, JIC 74°—Резьба Z (NPT), ввертной (г-ш)

Ссылка скопирована

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

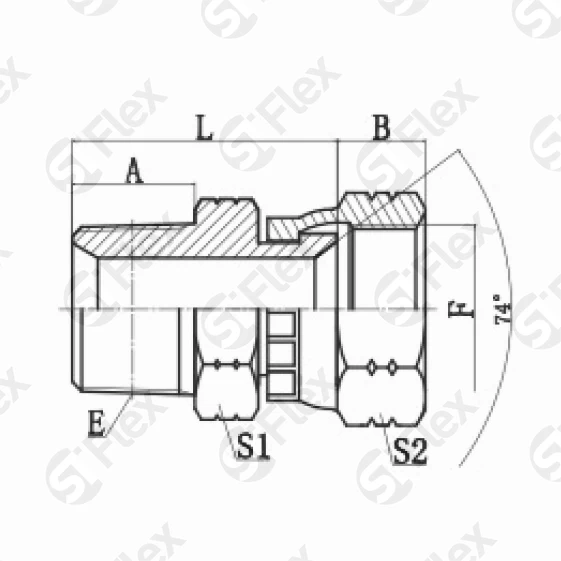

Код заказа	Резьба		Размеры					Количество
	Е	F	B, мм	A, мм	L, мм	S1, мм	S2, мм	штук
S0932-02-04 Код заказа	Z1/8x27 Резьба: Е	7/16x20UN Резьба: F	9 Размеры: B, мм	11 Размеры: A, мм	25 Размеры: L, мм	12 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-02-05 Код заказа	Z1/8x27 Резьба: Е	1/2x20UN Резьба: F	9 Размеры: B, мм	11 Размеры: A, мм	25 Размеры: L, мм	12 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-04 Код заказа	Z1/4x18 Резьба: Е	7/16x20UN Резьба: F	9 Размеры: B, мм	15 Размеры: A, мм	29 Размеры: L, мм	17 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-04-05 Код заказа	Z1/4x18 Резьба: Е	1/2x20UN Резьба: F	9 Размеры: B, мм	15 Размеры: A, мм	30 Размеры: L, мм	17 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-04-06 Код заказа	Z1/4x18 Резьба: Е	9/16x18UN Резьба: F	11 Размеры: B, мм	15 Размеры: A, мм	30 Размеры: L, мм	17 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-04-08 Код заказа	Z1/4x18 Резьба: Е	3/4x16UN Резьба: F	11 Размеры: B, мм	15 Размеры: A, мм	32 Размеры: L, мм	19 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-06 Код заказа	Z3/8x18 Резьба: Е	9/16x18UN Резьба: F	11 Размеры: B, мм	16 Размеры: A, мм	31 Размеры: L, мм	19 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-06-08 Код заказа	Z3/8x18 Резьба: Е	3/4x16UN Резьба: F	11 Размеры: B, мм	16 Размеры: A, мм	33 Размеры: L, мм	19 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-06-10 Код заказа	Z3/8x18 Резьба: Е	7/8x14UN Резьба: F	12 Размеры: B, мм	16 Размеры: A, мм	35 Размеры: L, мм	22 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-08 Код заказа	Z1/2x14 Резьба: Е	3/4x16UN Резьба: F	11 Размеры: B, мм	20 Размеры: A, мм	38 Размеры: L, мм	22 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-08-06 Код заказа	Z1/2x14 Резьба: Е	9/16x18UN Резьба: F	11 Размеры: B, мм	20 Размеры: A, мм	36 Размеры: L, мм	22 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-08-10 Код заказа	Z1/2x14 Резьба: Е	7/8x14UN Резьба: F	12 Размеры: B, мм	20 Размеры: A, мм	38 Размеры: L, мм	22 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-08-12 Код заказа	Z1/2x14 Резьба: Е	1-1/16x12UN Резьба: F	15 Размеры: B, мм	20 Размеры: A, мм	42 Размеры: L, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-12 Код заказа	Z3/4x14 Резьба: Е	1-1/16x12UN Резьба: F	15 Размеры: B, мм	20 Размеры: A, мм	42 Размеры: L, мм	30 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-12-08 Код заказа	Z3/4x14 Резьба: Е	3/4x16UN Резьба: F	11 Размеры: B, мм	20 Размеры: A, мм	40 Размеры: L, мм	30 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-12-10 Код заказа	Z3/4x14 Резьба: Е	7/8x14UN Резьба: F	12 Размеры: B, мм	20 Размеры: A, мм	41 Размеры: L, мм	30 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-12-16 Код заказа	Z3/4x14 Резьба: Е	1-5/16x12UN Резьба: F	16 Размеры: B, мм	20 Размеры: A, мм	43 Размеры: L, мм	32 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-16 Код заказа	Z1x11.5 Резьба: Е	1-5/16x12UN Резьба: F	16 Размеры: B, мм	26 Размеры: A, мм	48 Размеры: L, мм	36 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-16-12 Код заказа	Z1x11.5 Резьба: Е	1-1/16x12UN Резьба: F	15 Размеры: B, мм	26 Размеры: A, мм	49 Размеры: L, мм	36 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-16-20 Код заказа	Z1x11.5 Резьба: Е	1-5/8x12UN Резьба: F	17 Размеры: B, мм	26 Размеры: A, мм	55 Размеры: L, мм	41 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-20 Код заказа	Z1-1/4x11.5 Резьба: Е	1-5/8x12UN Резьба: F	17 Размеры: B, мм	27 Размеры: A, мм	56 Размеры: L, мм	46 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-20-24 Код заказа	Z1-1/4x11.5 Резьба: Е	1-7/8x12UN Резьба: F	20 Размеры: B, мм	27 Размеры: A, мм	58 Размеры: L, мм	46 Размеры: S1, мм	60 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-24-20 Код заказа	Z1-1/4x11.5 Резьба: Е	1-5/8x12UN Резьба: F	17 Размеры: B, мм	28 Размеры: A, мм	59 Размеры: L, мм	50 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0932-24 Код заказа	Z1-1/2x11.5 Резьба: Е	1-7/8x12UN Резьба: F	24 Размеры: B, мм	28 Размеры: A, мм	61 Размеры: L, мм	50 Размеры: S1, мм	60 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
