Прямой, JIC 74°—Резьба Z (NPT), ввертной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

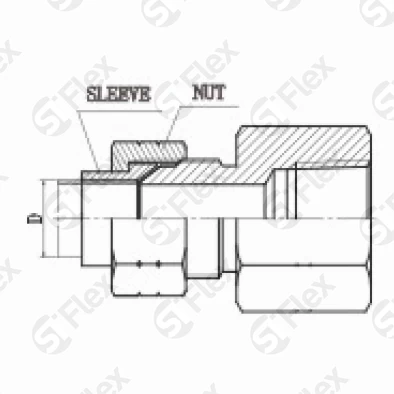

Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

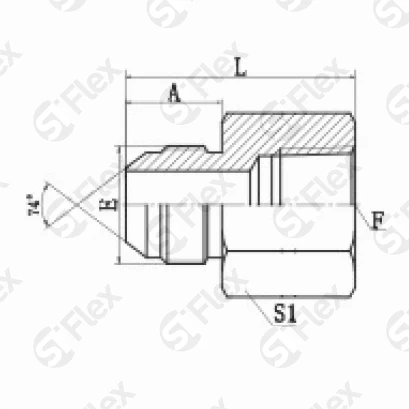

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | A, мм | L, мм | S1, мм | штук | |
| S0933-04-02 Код заказа | 7/16x20UN Резьба: Е | Z1/8x27 Резьба: F | 14 Размеры: A, мм | 30 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0933-04 Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 14 Размеры: A, мм | 36 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0933-05-04 Код заказа | 1/2x20UN Резьба: Е | Z1/4x18 Резьба: F | 14 Размеры: A, мм | 35 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0933-06-04 Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 14 Размеры: A, мм | 36 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0933-06 Код заказа | 9/16x18UN Резьба: Е | Z3/8x18 Резьба: F | 14 Размеры: A, мм | 37 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0933-06-08 Код заказа | 9/16x18UN Резьба: Е | Z1/2x14 Резьба: F | 14 Размеры: A, мм | 43 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0933-08-06 Код заказа | 3/4x16UN Резьба: Е | Z3/8x18 Резьба: F | 17 Размеры: A, мм | 40 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0933-08 Код заказа | 3/4x16UN Резьба: Е | Z1/2x14 Резьба: F | 17 Размеры: A, мм | 46 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0933-08-12 Код заказа | 3/4x16UN Резьба: Е | Z3/4x14 Резьба: F | 17 Размеры: A, мм | 45 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0933-10-08 Код заказа | 7/8x14UN Резьба: Е | Z1/2x14 Резьба: F | 19 Размеры: A, мм | 48 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0933-10-12 Код заказа | 7/8x14UN Резьба: Е | Z3/4x14 Резьба: F | 19 Размеры: A, мм | 50 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0933-12-08 Код заказа | 1-1/16x12UN Резьба: Е | Z1/2x14 Резьба: F | 22 Размеры: A, мм | 52 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0933-12 Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 22 Размеры: A, мм | 52 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0933-16-12 Код заказа | 1-5/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 23 Размеры: A, мм | 50 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0933-16 Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 23 Размеры: A, мм | 60 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0933-20 Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 24 Размеры: A, мм | 62 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0933-24 Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 28 Размеры: A, мм | 63 Размеры: L, мм | 60 Размеры: S1, мм | |
| S0933-32 Код заказа | 2-1/2x12UN Резьба: Е | Z2x11.5 Резьба: F | 34 Размеры: A, мм | 70 Размеры: L, мм | 70 Размеры: S1, мм | |
