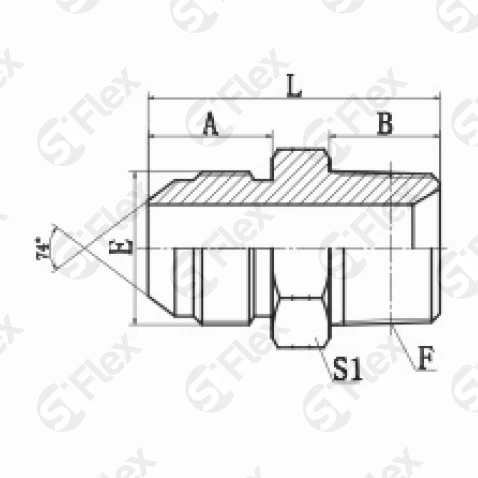

Прямой, JIC 74°—Резьба Z (NPT), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN
| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0925-02 Код заказа | 5/16x24UN Резьба: Е | Z1/8x27 Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 28 Размеры: L, мм | 12 Размеры: S1, мм | |
| S0925-04-02 Код заказа | 7/16x20UN Резьба: Е | Z1/8x27 Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 31 Размеры: L, мм | 12 Размеры: S1, мм | |
| S0925-04 Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 35 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0925-04-06 Код заказа | 7/16x20UN Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 14 Размеры: A, мм | 36 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0925-04-08 Код заказа | 7/16x20UN Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 14 Размеры: A, мм | 42 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0925-05-04 Код заказа | 1/2x20UN Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 35 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0925-05-06 Код заказа | 1/2x20UN Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 14 Размеры: A, мм | 36 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0925-05-08 Код заказа | 1/2x20UN Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 14 Размеры: A, мм | 42 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0925-06-04 Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: B, мм | 14 Размеры: A, мм | 35 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0925-06 Код заказа | 9/16x18UN Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 14 Размеры: A, мм | 36 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0925-06-08 Код заказа | 9/16x18UN Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 14 Размеры: A, мм | 42 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0925-08-04 Код заказа | 3/4x16UN Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: B, мм | 17 Размеры: A, мм | 39 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0925-08-06 Код заказа | 3/4x16UN Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 17 Размеры: A, мм | 40 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0925-08 Код заказа | 3/4x16UN Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 17 Размеры: A, мм | 44 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0925-08-12 Код заказа | 3/4x16UN Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 17 Размеры: A, мм | 47 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0925-10-06 Код заказа | 7/8x14UN Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 19 Размеры: A, мм | 44 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0925-10-08 Код заказа | 7/8x14UN Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 19 Размеры: A, мм | 47 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0925-10-12 Код заказа | 7/8x14UN Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 19 Размеры: A, мм | 49 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0925-12-08 Код заказа | 1-1/16x12UN Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 22 Размеры: A, мм | 51 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0925-12 Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 22 Размеры: A, мм | 52 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0925-12-16 Код заказа | 1-1/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: B, мм | 22 Размеры: A, мм | 59 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0925-12-20 Код заказа | 1-1/16x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 27 Размеры: B, мм | 22 Размеры: A, мм | 62 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0925-14-12 Код заказа | 1-3/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 23 Размеры: A, мм | 53 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0925-16-12 Код заказа | 1-5/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 23 Размеры: A, мм | 54 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0925-16 Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: B, мм | 23 Размеры: A, мм | 59 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0925-16-20 Код заказа | 1-5/16x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 27 Размеры: B, мм | 23 Размеры: A, мм | 63 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0925-16-24 Код заказа | 1-5/16x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 28 Размеры: B, мм | 23 Размеры: A, мм | 66 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0925-20-16 Код заказа | 1-5/8x12UN Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: B, мм | 24 Размеры: A, мм | 63 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0925-20 Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 27 Размеры: B, мм | 24 Размеры: A, мм | 64 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0925-20-24 Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 28 Размеры: B, мм | 24 Размеры: A, мм | 67 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0925-24-20 Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 27 Размеры: B, мм | 28 Размеры: A, мм | 69 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0925-24 Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 28 Размеры: B, мм | 28 Размеры: A, мм | 70 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0925-24-32 Код заказа | 1-7/8x12UN Резьба: Е | Z2x11.5 Резьба: F | 28 Размеры: B, мм | 28 Размеры: A, мм | 72 Размеры: L, мм | 65 Размеры: S1, мм | |
| S0925-32-24 Код заказа | 2-1/2x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 70 Размеры: B, мм | 75 Размеры: A, мм | 79 Размеры: L, мм | 63 Размеры: S1, мм | |
| S0925-32 Код заказа | 2-1/2x12UN Резьба: Е | Z2x11.5 Резьба: F | 68 Размеры: B, мм | 75 Размеры: A, мм | 79 Размеры: L, мм | 63 Размеры: S1, мм | |
