Прямой, JIC 74°—Соединение ORFS, проходной (г-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

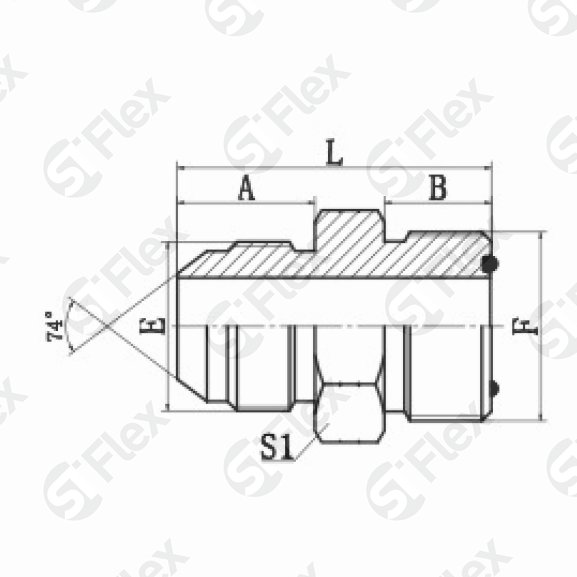

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0964-04 Код заказа | 7/16x20UN Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 17 Размеры: S1, мм |
|
| S0964-05-04 Код заказа | 1/2x20UN Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 17 Размеры: S1, мм |
|
| S0964-05-06 Код заказа | 1/2x20UN Резьба: Е | 11/16x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0964-06-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 30 Размеры: L, мм | 17 Размеры: S1, мм |
|
| S0964-06 Код заказа | 9/16x18UN Резьба: Е | 11/16x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 31 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0964-08-06 Код заказа | 3/4x16UN Резьба: Е | 11/16x16UN Резьба: F | 11 Размеры: B, мм | 17 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0964-08 Код заказа | 3/4x16UN Резьба: Е | 13/16x16UN Резьба: F | 13 Размеры: B, мм | 17 Размеры: A, мм | 38 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0964-10-08 Код заказа | 7/8x14UN Резьба: Е | 13/16x16UN Резьба: F | 13 Размеры: B, мм | 19 Размеры: A, мм | 40 Размеры: L, мм | 24 Размеры: S1, мм |
|
| S0964-10 Код заказа | 7/8x14UN Резьба: Е | 1x14UN Резьба: F | 16 Размеры: B, мм | 19 Размеры: A, мм | 45 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0964-12-10 Код заказа | 1-1/16x12UN Резьба: Е | 1x14UN Резьба: F | 16 Размеры: B, мм | 22 Размеры: A, мм | 48 Размеры: L, мм | 30 Размеры: S1, мм |
|
| S0964-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 17 Размеры: B, мм | 22 Размеры: A, мм | 50 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0964-16-12 Код заказа | 1-5/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 17 Размеры: B, мм | 23 Размеры: A, мм | 51 Размеры: L, мм | 36 Размеры: S1, мм |
|
| S0964-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 18 Размеры: B, мм | 23 Размеры: A, мм | 52 Размеры: L, мм | 38 Размеры: S1, мм |
|
| S0964-20-16 Код заказа | 1-5/8x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 18 Размеры: B, мм | 24 Размеры: A, мм | 55 Размеры: L, мм | 46 Размеры: S1, мм |
|
| S0964-20 Код заказа | 1-5/8x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 18 Размеры: B, мм | 24 Размеры: A, мм | 55 Размеры: L, мм | 46 Размеры: S1, мм |
|
| S0964-24-20 Код заказа | 1-7/8x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 18 Размеры: B, мм | 28 Размеры: A, мм | 60 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0964-24 Код заказа | 1-7/8x12UN Резьба: Е | 2x12UN Резьба: F | 18 Размеры: B, мм | 28 Размеры: A, мм | 60 Размеры: L, мм | 55 Размеры: S1, мм |
|
