Прямой, JIC 74°, Соединение приварное (г-п)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

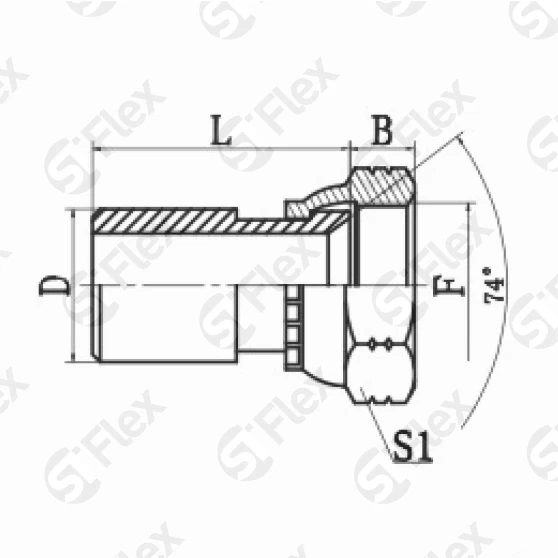

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| F | B, мм | D, мм | L, мм | S1, мм | штук | |
| S0914-10-04 Код заказа | — Резьба: F | 9 Размеры: B, мм | 10 Размеры: D, мм | 26 Размеры: L, мм | 15 Размеры: S1, мм | |
| S0914-12-05 Код заказа | — Резьба: F | 10 Размеры: B, мм | 12 Размеры: D, мм | 27 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0914-14-04 Код заказа | — Резьба: F | 9 Размеры: B, мм | 14 Размеры: D, мм | 27 Размеры: L, мм | 15 Размеры: S1, мм | |
| S0914-14-06 Код заказа | — Резьба: F | 11 Размеры: B, мм | 14 Размеры: D, мм | 55 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0914-18-08 Код заказа | — Резьба: F | 11 Размеры: B, мм | 18 Размеры: D, мм | 60 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0914-20-10 Код заказа | — Резьба: F | 13 Размеры: B, мм | 20 Размеры: D, мм | 33 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0914-22-12 Код заказа | — Резьба: F | 15 Размеры: B, мм | 22 Размеры: D, мм | 68 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0914-28-16 Код заказа | — Резьба: F | 16 Размеры: B, мм | 28 Размеры: D, мм | 68 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0914-34-20 Код заказа | — Резьба: F | 17 Размеры: B, мм | 34 Размеры: D, мм | 75 Размеры: L, мм | 50 Размеры: S1, мм | |
