Прямой, JIS 60° BSP Toyota, проходной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

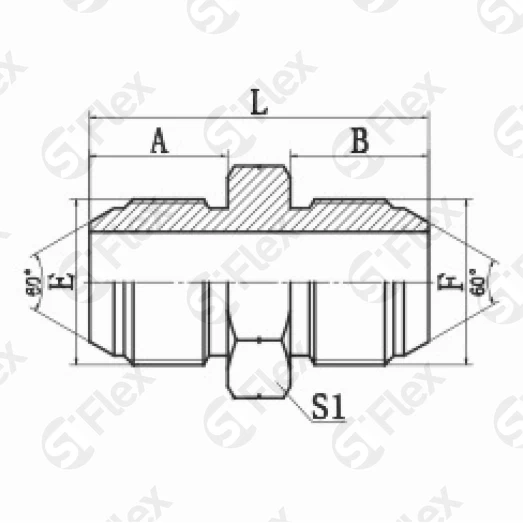

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0501-02 Код заказа | G1/8x28 Резьба: Е | G1/8x28 Резьба: F | 12 Размеры: B, мм | 12 Размеры: A, мм | 30 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0501-04 Код заказа | G1/4x19 Резьба: Е | G1/4x19 Резьба: F | 16 Размеры: B, мм | 16 Размеры: A, мм | 38 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0501-06 Код заказа | G3/8x19 Резьба: Е | G3/8x19 Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 42 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0501-08 Код заказа | G1/2x14 Резьба: Е | G1/2x14 Резьба: F | 20 Размеры: B, мм | 20 Размеры: A, мм | 48 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0501-12 Код заказа | G3/4x14 Резьба: Е | G3/4x14 Резьба: F | 22 Размеры: B, мм | 22 Размеры: A, мм | 54 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0501-16 Код заказа | G1x11 Резьба: Е | G1x11 Резьба: F | 24 Размеры: B, мм | 24 Размеры: A, мм | 59 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0501-20 Код заказа | R1-1/4x11 Резьба: Е | R1-1/4x11 Резьба: F | 27 Размеры: B, мм | 27 Размеры: A, мм | 67 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0501-24 Код заказа | R1-1/2x11 Резьба: Е | R1-1/2x11 Резьба: F | 27 Размеры: B, мм | 27 Размеры: A, мм | 69 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0501-32 Код заказа | G2x11 Резьба: Е | G2x11 Резьба: F | 30 Размеры: B, мм | 30 Размеры: A, мм | 77 Размеры: L, мм | 65 Размеры: S1, мм | |
