Прямой, JIS 60° Komatsu, проходной (ш-ш)
Ссылка скопирована
Стандарты
Komatsu
Тип
JIS 60° Komatsu
JIC 74° Metric
JIC 74° Metric
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Дополнительно
Для заказа фиксирующей гайки добавьте к артикулу S...LN

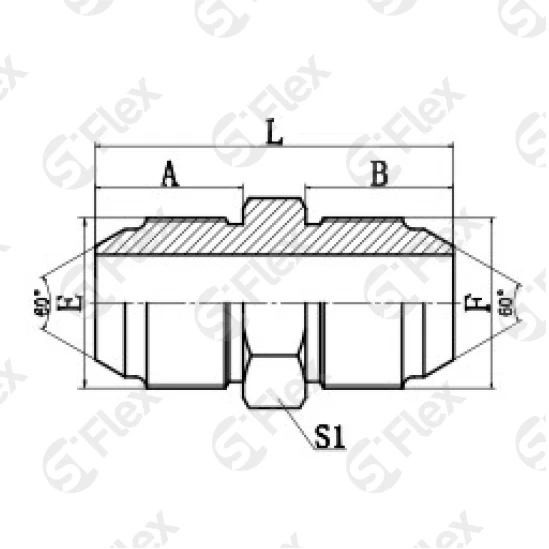

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0401-14 Код заказа | M14x1.5 Резьба: Е | M14x1.5 Резьба: F | 17 Размеры: B, мм | 17 Размеры: A, мм | 40 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0401-16 Код заказа | M16x1.5 Резьба: Е | M16x1.5 Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 42 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0401-18 Код заказа | M18x1.5 Резьба: Е | M18x1.5 Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 42 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0401-20 Код заказа | M20x1.5 Резьба: Е | M20x1.5 Резьба: F | 20 Размеры: B, мм | 20 Размеры: A, мм | 48 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0401-22 Код заказа | M22x1.5 Резьба: Е | M22x1.5 Резьба: F | 20 Размеры: B, мм | 20 Размеры: A, мм | 48 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0401-24 Код заказа | M24x1.5 Резьба: Е | M24x1.5 Резьба: F | 22 Размеры: B, мм | 22 Размеры: A, мм | 53 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0401-30 Код заказа | M30x1.5 Резьба: Е | M30x1.5 Резьба: F | 26 Размеры: B, мм | 26 Размеры: A, мм | 63 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0401-33 Код заказа | M33x2.0 Резьба: Е | M33x2.0 Резьба: F | 30 Размеры: B, мм | 30 Размеры: A, мм | 71 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0401-36 Код заказа | M36x1.5 Резьба: Е | M36x1.5 Резьба: F | 33 Размеры: B, мм | 33 Размеры: A, мм | 79 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0401-42 Код заказа | M42x1.5 Резьба: Е | M42x1.5 Резьба: F | 36 Размеры: B, мм | 36 Размеры: A, мм | 85 Размеры: L, мм | 46 Размеры: S1, мм | |
