Прямой, NPSM 60°—Резьба UN (UNF), ввертной (ш.к.-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

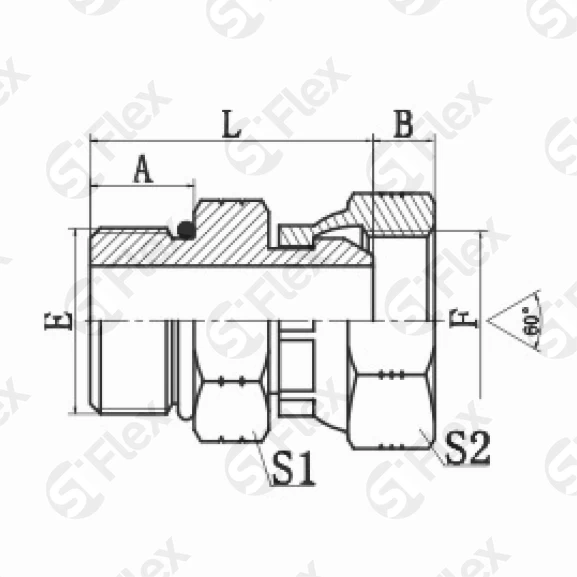

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | штук | |
| S1104-04 Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 5 Размеры: B, мм | 9 Размеры: A, мм | 26 Размеры: L, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S1104-04-06 Код заказа | 7/16x20UN Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 9 Размеры: A, мм | 28 Размеры: L, мм | 17 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1104-06 Код заказа | 9/16x18UN Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 10 Размеры: A, мм | 29 Размеры: L, мм | 17 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1104-06-08 Код заказа | 9/16x18UN Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 10 Размеры: A, мм | 30 Размеры: L, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1104-08 Код заказа | 3/4x16UN Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 11 Размеры: A, мм | 33 Размеры: L, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1104-08-06 Код заказа | 3/4x16UN Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 11 Размеры: A, мм | 31 Размеры: L, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1104-10-08 Код заказа | 7/8x14UN Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 13 Размеры: A, мм | 37 Размеры: L, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1104-12-08 Код заказа | 1-1/16x12UN Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 15 Размеры: A, мм | 40 Размеры: L, мм | 32 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1104-12 Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 9 Размеры: B, мм | 15 Размеры: A, мм | 41 Размеры: L, мм | 32 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S1104-12-16 Код заказа | 1-1/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 11 Размеры: B, мм | 15 Размеры: A, мм | 43 Размеры: L, мм | 32 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S1104-16 Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 11 Размеры: B, мм | 15 Размеры: A, мм | 43 Размеры: L, мм | 38 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S1104-20 Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 11 Размеры: B, мм | 15 Размеры: A, мм | 50 Размеры: L, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S1104-24 Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 11 Размеры: B, мм | 15 Размеры: A, мм | 50 Размеры: L, мм | 55 Размеры: S1, мм | 55 Размеры: S2, мм | |
