Прямой, NPT—Резьба М (Metric), ввертной (г-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

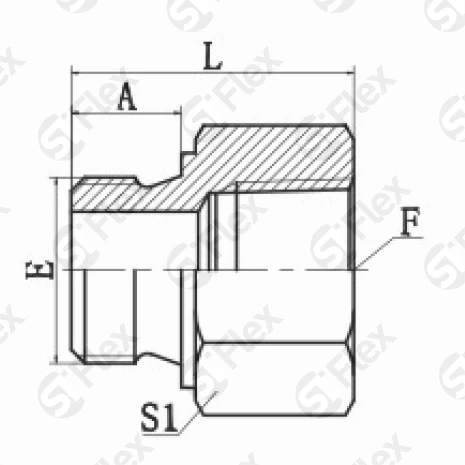

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | A, мм | L, мм | S1, мм | штук | |
| S0823-10-02 Код заказа | M10x1 Резьба: Е | Z1/8x27 Резьба: F | 8 Размеры: A, мм | 23 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0823-12-02 Код заказа | M12x1.5 Резьба: Е | Z1/8x27 Резьба: F | 12 Размеры: A, мм | 35 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0823-14-04 Код заказа | M14x1.5 Резьба: Е | Z1/4x18 Резьба: F | 12 Размеры: A, мм | 35 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0823-16-06 Код заказа | M16x1.5 Резьба: Е | Z3/8x18 Резьба: F | 12 Размеры: A, мм | 37 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0823-18-06 Код заказа | M18x1.5 Резьба: Е | Z3/8x18 Резьба: F | 12 Размеры: A, мм | 37 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0823-22-06 Код заказа | M22x1.5 Резьба: Е | Z3/8x18 Резьба: F | 14 Размеры: A, мм | 28 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0823-22-08 Код заказа | M22x1.5 Резьба: Е | Z1/2x14 Резьба: F | 14 Размеры: A, мм | 39 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0823-27-08 Код заказа | M27x2.0 Резьба: Е | Z1/2x14 Резьба: F | 16 Размеры: A, мм | 40 Размеры: L, мм | 34 Размеры: S1, мм | |
| S0823-27-12 Код заказа | M27x2.0 Резьба: Е | Z3/4x14 Резьба: F | 16 Размеры: A, мм | 41 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0823-33-16 Код заказа | M33x2.0 Резьба: Е | Z1x11.5 Резьба: F | 18 Размеры: A, мм | 57 Размеры: L, мм | 41 Размеры: S1, мм | |
