Прямой, NPT—Резьба R (BSPT), ввертной (г-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

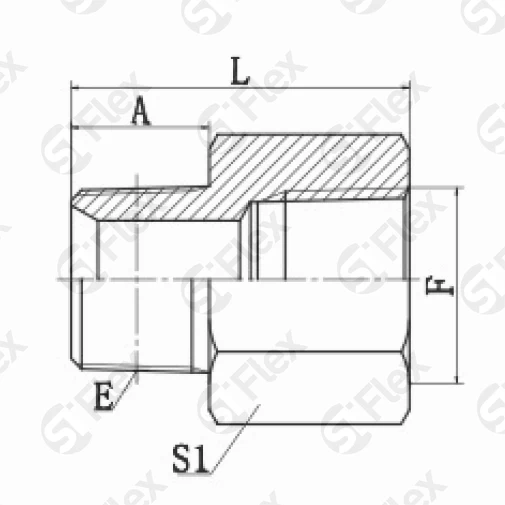

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | A, мм | L, мм | S1, мм | штук | |
| S0824-02SP Код заказа | R1/8x28 Резьба: Е | Z1/8x27 Резьба: F | 10 Размеры: A, мм | 25 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0824-04-02SP Код заказа | R1/4x19 Резьба: Е | Z1/8x27 Резьба: F | 15 Размеры: A, мм | 22 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0824-04SP Код заказа | R1/4x19 Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: A, мм | 35 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0824-06-04SP Код заказа | R3/8x19 Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: A, мм | 23 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0824-06SP Код заказа | R3/8x19 Резьба: Е | Z3/8x18 Резьба: F | 15 Размеры: A, мм | 37 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0824-08-06SP Код заказа | R1/2x14 Резьба: Е | Z3/8x18 Резьба: F | 20 Размеры: A, мм | 29 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0824-08SP Код заказа | R1/2x14 Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: A, мм | 47 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0824-12-08SP Код заказа | R3/4x14 Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: A, мм | 31 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0824-12SP Код заказа | R3/4x14 Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: A, мм | 49 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0824-16-12SP Код заказа | R1x11 Резьба: Е | Z3/4x14 Резьба: F | 26 Размеры: A, мм | 37 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0824-16SP Код заказа | R1x11 Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: A, мм | 60 Размеры: L, мм | 41 Размеры: S1, мм | |
