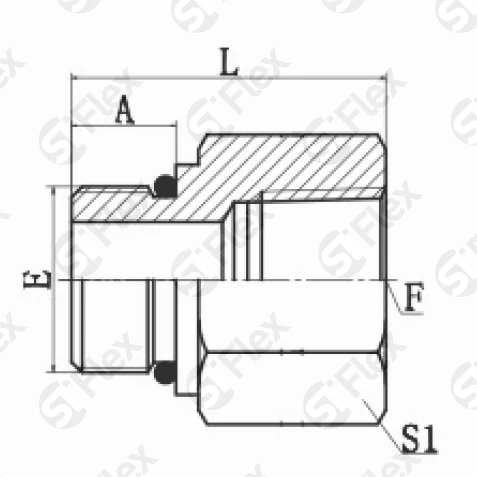

Прямой, NPT—Резьба UN (UNF), проходной (г-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | A, мм | L, мм | S1, мм | штук | |
| S0818-02 Код заказа | 5/16x24UN Резьба: Е | Z1/8x27 Резьба: F | 7.5 Размеры: A, мм | 25 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0818-02-04 Код заказа | 5/16x24UN Резьба: Е | Z1/4x18 Резьба: F | 7.5 Размеры: A, мм | 29 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0818-03-02 Код заказа | 3/8x24UN Резьба: Е | Z1/8x27 Резьба: F | 7.5 Размеры: A, мм | 25 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0818-03-04 Код заказа | 3/8x24UN Резьба: Е | Z1/4x18 Резьба: F | 7.5 Размеры: A, мм | 29 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0818-04-02 Код заказа | 7/16x20UN Резьба: Е | Z1/8x27 Резьба: F | 9 Размеры: A, мм | 25 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0818-04 Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 9 Размеры: A, мм | 31 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0818-04-06 Код заказа | 7/16x20UN Резьба: Е | Z3/8x18 Резьба: F | 9 Размеры: A, мм | 31 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0818-05-02 Код заказа | 1/2x20UN Резьба: Е | Z1/8x27 Резьба: F | 9 Размеры: A, мм | 26 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0818-06-04 Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 10 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0818-08-04 Код заказа | 3/4x16UN Резьба: Е | Z1/4x18 Резьба: F | 11 Размеры: A, мм | 33 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0818-08-06 Код заказа | 3/4x16UN Резьба: Е | Z3/8x18 Резьба: F | 11 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0818-08 Код заказа | 3/4x16UN Резьба: Е | Z1/2x14 Резьба: F | 11 Размеры: A, мм | 40 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0818-08-12 Код заказа | 3/4x16UN Резьба: Е | Z3/4x14 Резьба: F | 11 Размеры: A, мм | 40 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0818-10-08 Код заказа | 7/8x14UN Резьба: Е | Z1/2x14 Резьба: F | 13 Размеры: A, мм | 42 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0818-10-06 Код заказа | 7/8x14UN Резьба: Е | Z3/8x18 Резьба: F | 13 Размеры: A, мм | 36 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0818-10-12 Код заказа | 7/8x14UN Резьба: Е | Z3/4x14 Резьба: F | 13 Размеры: A, мм | 41 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0818-12-08 Код заказа | 1-1/16x12UN Резьба: Е | Z1/2x14 Резьба: F | 15 Размеры: A, мм | 42 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0818-12 Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 15 Размеры: A, мм | 46 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0818-12-16 Код заказа | 1-1/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 15 Размеры: A, мм | 51 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0818-16-12 Код заказа | 1-5/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 15 Размеры: A, мм | 43 Размеры: L, мм | 38 Размеры: S1, мм | |
| S0818-16 Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 15 Размеры: A, мм | 52 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0818-20-16 Код заказа | 1-5/8x12UN Резьба: Е | Z1x11.5 Резьба: F | 15 Размеры: A, мм | 40 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0818-20 Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 15 Размеры: A, мм | 54 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0818-24-16 Код заказа | 1-7/8x12UN Резьба: Е | Z1x11.5 Резьба: F | 15 Размеры: A, мм | 34 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0818-24-20 Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 15 Размеры: A, мм | 48 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0818-24 Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 15 Размеры: A, мм | 54 Размеры: L, мм | 60 Размеры: S1, мм | |
| S0818-32 Код заказа | 2-1/2x12UN Резьба: Е | Z2x11.5 Резьба: F | 15 Размеры: A, мм | 50 Размеры: L, мм | 70 Размеры: S1, мм | |
