Прямой, NPT—Резьба UN (UNF), проходной (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

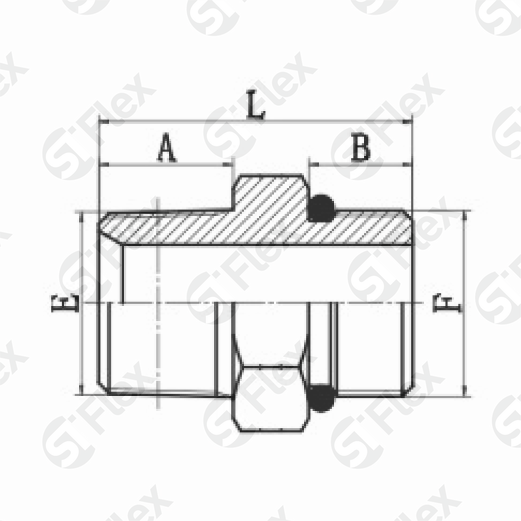

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0817-04 Код заказа | Z1/4x18 Резьба: Е | 7/16x20UN Резьба: F | 9 Размеры: B, мм | 15 Размеры: A, мм | 30 Размеры: L, мм | 14 Размеры: S1, мм |
|
| S0817-04-06 Код заказа | Z1/4x18 Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 15 Размеры: A, мм | 31 Размеры: L, мм | 17 Размеры: S1, мм |
|
| S0817-06-04 Код заказа | Z3/8x18 Резьба: Е | 7/16x20UN Резьба: F | 9 Размеры: B, мм | 16 Размеры: A, мм | 31 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0817-06 Код заказа | Z3/8x18 Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 16 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм |
|
| S0817-06-08 Код заказа | Z3/8x18 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 16 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0817-08 Код заказа | Z1/2x14 Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 20 Размеры: A, мм | 39 Размеры: L, мм | 22 Размеры: S1, мм |
|
| S0817-08-10 Код заказа | Z1/2x14 Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 20 Размеры: A, мм | 42 Размеры: L, мм | 27 Размеры: S1, мм |
|
| S0817-08-12 Код заказа | Z1/2x14 Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 20 Размеры: A, мм | 46 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0817-12-10 Код заказа | Z3/4x14 Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 20 Размеры: A, мм | 43 Размеры: L, мм | 30 Размеры: S1, мм |
|
| S0817-12 Код заказа | Z3/4x14 Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 20 Размеры: A, мм | 46 Размеры: L, мм | 32 Размеры: S1, мм |
|
| S0817-16 Код заказа | Z1x11.5 Резьба: Е | 1-5/16x12UN Резьба: F | 15 Размеры: B, мм | 26 Размеры: A, мм | 52 Размеры: L, мм | 38 Размеры: S1, мм |
|
| S0817-20-16 Код заказа | Z1-1/4x11.5 Резьба: Е | 1-5/16x12UN Резьба: F | 15 Размеры: B, мм | 27 Размеры: A, мм | 55 Размеры: L, мм | 46 Размеры: S1, мм |
|
| S0817-20 Код заказа | Z1-1/4x11.5 Резьба: Е | 1-5/8x12UN Резьба: F | 15 Размеры: B, мм | 27 Размеры: A, мм | 57 Размеры: L, мм | 50 Размеры: S1, мм |
|
| S0817-24 Код заказа | Z1-1/2x11.5 Резьба: Е | 1-7/8x12UN Резьба: F | 15 Размеры: B, мм | 28 Размеры: A, мм | 58 Размеры: L, мм | 55 Размеры: S1, мм |
|
