Прямой, NPT—Резьба UN (UNF), ввертной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

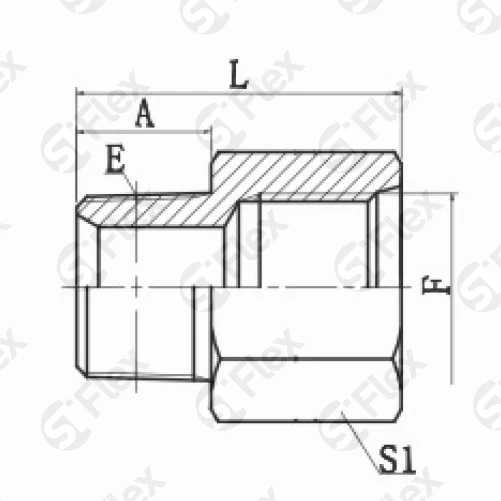

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | A, мм | L, мм | S1, мм | штук | |
| S0820-02-04 Код заказа | Z1/8x27 Резьба: Е | 7/16x20UN Резьба: F | 11 Размеры: A, мм | 30 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0820-02-05 Код заказа | Z1/8x27 Резьба: Е | 1/2x20UN Резьба: F | 11 Размеры: A, мм | 31 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0820-04 Код заказа | Z1/4x18 Резьба: Е | 7/16x20UN Резьба: F | 15 Размеры: A, мм | 34 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0820-04-06 Код заказа | Z1/4x18 Резьба: Е | 9/16x18UN Резьба: F | 15 Размеры: A, мм | 36 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0820-04-08 Код заказа | Z1/4x18 Резьба: Е | 3/4x16UN Резьба: F | 15 Размеры: A, мм | 41 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0820-06-04 Код заказа | Z3/8x18 Резьба: Е | 7/16x20UN Резьба: F | 16 Размеры: A, мм | 22 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0820-06 Код заказа | Z3/8x18 Резьба: Е | 9/16x18UN Резьба: F | 16 Размеры: A, мм | 35 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0820-06-08 Код заказа | Z3/8x18 Резьба: Е | 3/4x16UN Резьба: F | 16 Размеры: A, мм | 40 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0820-08-06 Код заказа | Z1/2x14 Резьба: Е | 9/16x18UN Резьба: F | 20 Размеры: A, мм | 28 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0820-08 Код заказа | Z1/2x14 Резьба: Е | 3/4x16UN Резьба: F | 20 Размеры: A, мм | 42 Размеры: L, мм | 27 Размеры: S1, мм | |
| S0820-08-10 Код заказа | Z1/2x14 Резьба: Е | 7/8x14UN Резьба: F | 20 Размеры: A, мм | 47 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0820-12-08 Код заказа | Z3/4x14 Резьба: Е | 3/4x16UN Резьба: F | 20 Размеры: A, мм | 30 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0820-12-10 Код заказа | Z3/4x14 Резьба: Е | 7/8x14UN Резьба: F | 20 Размеры: A, мм | 43 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0820-12 Код заказа | Z3/4x14 Резьба: Е | 1-1/16x12UN Резьба: F | 20 Размеры: A, мм | 47 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0820-16-12 Код заказа | Z1x11.5 Резьба: Е | 1-1/16x12UN Резьба: F | 26 Размеры: A, мм | 37 Размеры: L, мм | 36 Размеры: S1, мм | |
| S0820-16 Код заказа | Z1x11.5 Резьба: Е | 1-5/16x12UN Резьба: F | 26 Размеры: A, мм | 53 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0820-20 Код заказа | Z1-1/4x11.5 Резьба: Е | 1-5/8x12UN Резьба: F | 27 Размеры: A, мм | 56 Размеры: L, мм | 50 Размеры: S1, мм | |
