Прямой, ORFS, переборочный (ш-шп)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Дополнительно

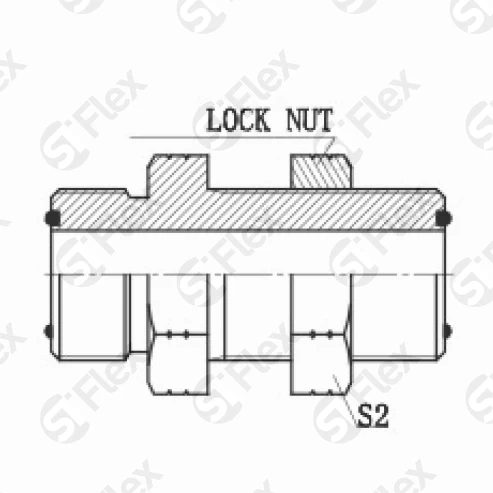

Для заказа фиксирующей гайки добавьте к артикулу S...LN

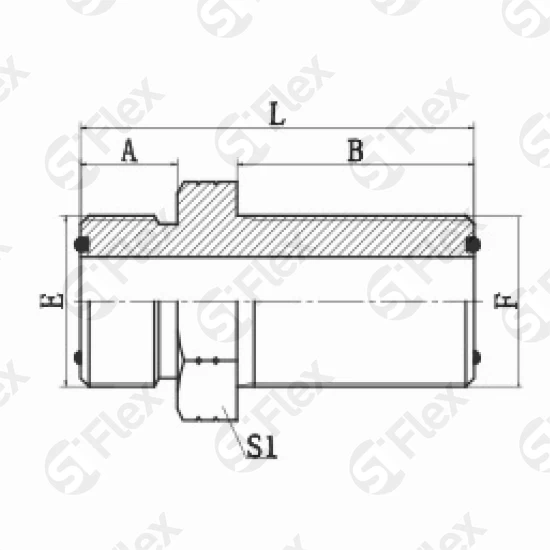

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | штук | |
| S1011-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 32 Размеры: B, мм | 10 Размеры: A, мм | 48 Размеры: L, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1011-06 Код заказа | 11/16x16UN Резьба: Е | 11/16x16UN Резьба: F | 34 Размеры: B, мм | 11 Размеры: A, мм | 53 Размеры: L, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1011-08 Код заказа | 13/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 37 Размеры: B, мм | 13 Размеры: A, мм | 58 Размеры: L, мм | 30 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S1011-10 Код заказа | 1x14UN Резьба: Е | 1x14UN Резьба: F | 41 Размеры: B, мм | 16 Размеры: A, мм | 67 Размеры: L, мм | 36 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S1011-12 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 42 Размеры: B, мм | 17 Размеры: A, мм | 69 Размеры: L, мм | 38 Размеры: S1, мм | 38 Размеры: S2, мм | |
| S1011-16 Код заказа | 1-7/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 42 Размеры: B, мм | 18 Размеры: A, мм | 70 Размеры: L, мм | 46 Размеры: S1, мм | 46 Размеры: S2, мм | |
| S1011-20 Код заказа | 1-11/16x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 42 Размеры: B, мм | 18 Размеры: A, мм | 70 Размеры: L, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S1011-24 Код заказа | 2x12UN Резьба: Е | 2x12UN Резьба: F | 42 Размеры: B, мм | 18 Размеры: A, мм | 70 Размеры: L, мм | 60 Размеры: S1, мм | 63 Размеры: S2, мм | |
