Прямой, ORFS, проходной (г-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

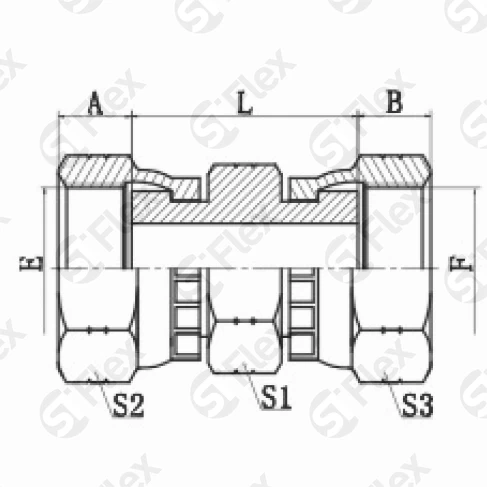

| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | S3, мм | штук | |
| S1008-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 9 Размеры: B, мм | 9 Размеры: A, мм | 34 Размеры: L, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | 19 Размеры: S3, мм | |
| S1008-06 Код заказа | 11/16x16UN Резьба: Е | 11/16x16UN Резьба: F | 10 Размеры: B, мм | 10 Размеры: A, мм | 41 Размеры: L, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм | 22 Размеры: S3, мм | |
| S1008-08 Код заказа | 13/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 45 Размеры: L, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | 27 Размеры: S3, мм | |
| S1008-10 Код заказа | 1x14UN Резьба: Е | 1x14UN Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 53 Размеры: L, мм | 30 Размеры: S1, мм | 30 Размеры: S2, мм | 30 Размеры: S3, мм | |
| S1008-12 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 15 Размеры: A, мм | 56 Размеры: L, мм | 36 Размеры: S1, мм | 36 Размеры: S2, мм | 36 Размеры: S3, мм | |
| S1008-16 Код заказа | 1-7/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 15 Размеры: B, мм | 15 Размеры: A, мм | 60 Размеры: L, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | 41 Размеры: S3, мм | |
| S1008-20 Код заказа | 1-11/16x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 15 Размеры: B, мм | 15 Размеры: A, мм | 60 Размеры: L, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм | 50 Размеры: S3, мм | |
| S1008-24 Код заказа | 2x12UN Резьба: Е | 2x12UN Резьба: F | 16 Размеры: B, мм | 16 Размеры: A, мм | 64 Размеры: L, мм | 60 Размеры: S1, мм | 60 Размеры: S2, мм | 60 Размеры: S3, мм | |
