Прямой, ORFS, проходной (ш-г)

Ссылка скопирована

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

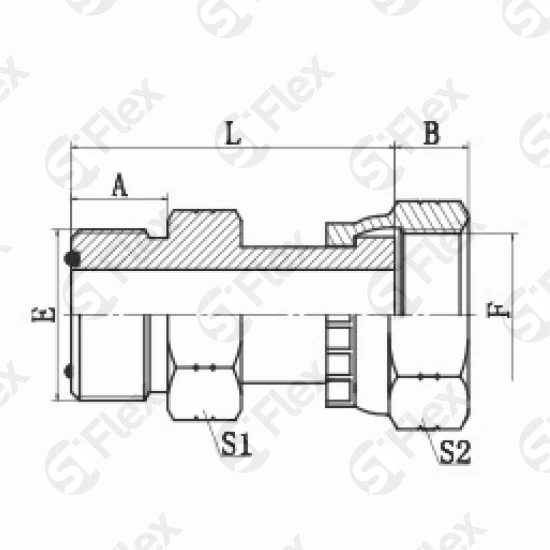

Код заказа	Резьба		Размеры					Количество
	Е	F	B, мм	A, мм	L, мм	S1, мм	S2, мм	штук
S1004-04 Код заказа	9/16x18UN Резьба: Е	9/16x18UN Резьба: F	9 Размеры: B, мм	10 Размеры: A, мм	33 Размеры: L, мм	17 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-04-06 Код заказа	9/16x18UN Резьба: Е	11/16x16UN Резьба: F	10 Размеры: B, мм	10 Размеры: A, мм	35 Размеры: L, мм	17 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-04-08 Код заказа	9/16x18UN Резьба: Е	13/16x16UN Резьба: F	11 Размеры: B, мм	10 Размеры: A, мм	37 Размеры: L, мм	19 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-06-04 Код заказа	11/16x16UN Резьба: Е	9/16x18UN Резьба: F	9 Размеры: B, мм	11 Размеры: A, мм	36 Размеры: L, мм	19 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-06 Код заказа	11/16x16UN Резьба: Е	11/16x16UN Резьба: F	10 Размеры: B, мм	11 Размеры: A, мм	39 Размеры: L, мм	19 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-06-08 Код заказа	11/16x16UN Резьба: Е	13/16x16UN Резьба: F	11 Размеры: B, мм	11 Размеры: A, мм	38 Размеры: L, мм	19 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-06-10 Код заказа	11/16x16UN Резьба: Е	1x14UN Резьба: F	14 Размеры: B, мм	11 Размеры: A, мм	44 Размеры: L, мм	24 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-08-06 Код заказа	13/16x16UN Резьба: Е	11/16x16UN Резьба: F	10 Размеры: B, мм	13 Размеры: A, мм	41 Размеры: L, мм	22 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-08 Код заказа	13/16x16UN Резьба: Е	13/16x16UN Резьба: F	11 Размеры: B, мм	13 Размеры: A, мм	43 Размеры: L, мм	22 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-08-10 Код заказа	13/16x16UN Резьба: Е	1x14UN Резьба: F	14 Размеры: B, мм	13 Размеры: A, мм	46 Размеры: L, мм	24 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-08-12 Код заказа	13/16x16UN Резьба: Е	1-3/16x12UN Резьба: F	15 Размеры: B, мм	13 Размеры: A, мм	49 Размеры: L, мм	30 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-10-08 Код заказа	1x14UN Резьба: Е	13/16x16UN Резьба: F	11 Размеры: B, мм	16 Размеры: A, мм	48 Размеры: L, мм	27 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-10 Код заказа	1x14UN Резьба: Е	1x14UN Резьба: F	14 Размеры: B, мм	16 Размеры: A, мм	52 Размеры: L, мм	27 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-10-12 Код заказа	1x14UN Резьба: Е	1-3/16x12UN Резьба: F	15 Размеры: B, мм	16 Размеры: A, мм	52 Размеры: L, мм	30 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-10-16 Код заказа	1x14UN Резьба: Е	1-7/16x12UN Резьба: F	15 Размеры: B, мм	16 Размеры: A, мм	56 Размеры: L, мм	36 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-12-08 Код заказа	1-3/16x12UN Резьба: Е	13/16x16UN Резьба: F	11 Размеры: B, мм	17 Размеры: A, мм	51 Размеры: L, мм	32 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-12-10 Код заказа	1-3/16x12UN Резьба: Е	1x14UN Резьба: F	14 Размеры: B, мм	17 Размеры: A, мм	55 Размеры: L, мм	32 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-12 Код заказа	1-3/16x12UN Резьба: Е	1-3/16x12UN Резьба: F	15 Размеры: B, мм	17 Размеры: A, мм	56 Размеры: L, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-12-16 Код заказа	1-3/16x12UN Резьба: Е	1-7/16x12UN Резьба: F	15 Размеры: B, мм	17 Размеры: A, мм	58 Размеры: L, мм	36 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-16-12 Код заказа	1-7/16x12UN Резьба: Е	1-3/16x12UN Резьба: F	15 Размеры: B, мм	18 Размеры: A, мм	58 Размеры: L, мм	38 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-16 Код заказа	1-7/16x12UN Резьба: Е	1-7/16x12UN Резьба: F	15 Размеры: B, мм	18 Размеры: A, мм	60 Размеры: L, мм	38 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-16-20 Код заказа	1-7/16x12UN Резьба: Е	1-11/16x12UN Резьба: F	15 Размеры: B, мм	18 Размеры: A, мм	62 Размеры: L, мм	41 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-20-16 Код заказа	1-11/16x12UN Резьба: Е	1-7/16x12UN Резьба: F	15 Размеры: B, мм	18 Размеры: A, мм	59 Размеры: L, мм	46 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-20 Код заказа	1-11/16x12UN Резьба: Е	1-11/16x12UN Резьба: F	15 Размеры: B, мм	18 Размеры: A, мм	62 Размеры: L, мм	46 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-20-24 Код заказа	1-11/16x12UN Резьба: Е	2x12UN Резьба: F	16 Размеры: B, мм	18 Размеры: A, мм	66 Размеры: L, мм	50 Размеры: S1, мм	60 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-24-20 Код заказа	2x12UN Резьба: Е	1-11/16x12UN Резьба: F	15 Размеры: B, мм	18 Размеры: A, мм	64 Размеры: L, мм	55 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S1004-24 Код заказа	2x12UN Резьба: Е	2x12UN Резьба: F	16 Размеры: B, мм	18 Размеры: A, мм	64 Размеры: L, мм	55 Размеры: S1, мм	60 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
