Прямой, ORFS, проходной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

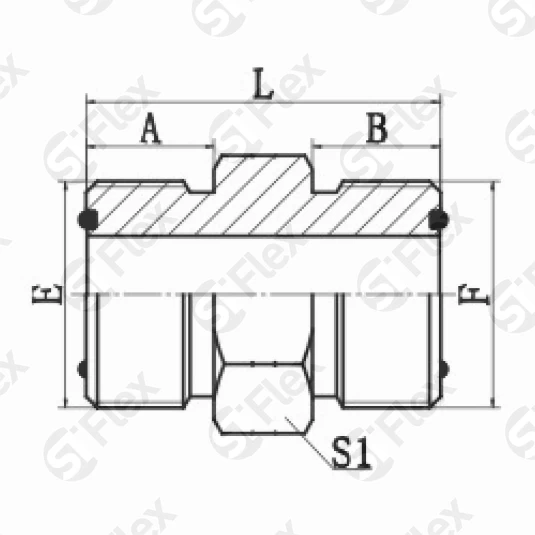

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S1001-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 10 Размеры: B, мм | 10 Размеры: A, мм | 28 Размеры: L, мм | 17 Размеры: S1, мм | |
| S1001-04-06 Код заказа | 9/16x18UN Резьба: Е | 11/16x16UN Резьба: F | 11 Размеры: B, мм | 10 Размеры: A, мм | 30 Размеры: L, мм | 19 Размеры: S1, мм | |
| S1001-04-08 Код заказа | 9/16x18UN Резьба: Е | 13/16x16UN Резьба: F | 13 Размеры: B, мм | 10 Размеры: A, мм | 33 Размеры: L, мм | 22 Размеры: S1, мм | |
| S1001-06 Код заказа | 11/16x16UN Резьба: Е | 11/16x16UN Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 31 Размеры: L, мм | 19 Размеры: S1, мм | |
| S1001-06-08 Код заказа | 11/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 13 Размеры: B, мм | 11 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм | |
| S1001-06-10 Код заказа | 11/16x16UN Резьба: Е | 1x14UN Резьба: F | 16 Размеры: B, мм | 11 Размеры: A, мм | 38 Размеры: L, мм | 27 Размеры: S1, мм | |
| S1001-08 Код заказа | 13/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 13 Размеры: B, мм | 13 Размеры: A, мм | 35 Размеры: L, мм | 22 Размеры: S1, мм | |
| S1001-08-10 Код заказа | 13/16x16UN Резьба: Е | 1x14UN Резьба: F | 16 Размеры: B, мм | 13 Размеры: A, мм | 40 Размеры: L, мм | 27 Размеры: S1, мм | |
| S1001-08-12 Код заказа | 13/16x16UN Резьба: Е | 1-3/16x12UN Резьба: F | 17 Размеры: B, мм | 13 Размеры: A, мм | 43 Размеры: L, мм | 32 Размеры: S1, мм | |
| S1001-10 Код заказа | 1x14UN Резьба: Е | 1x14UN Резьба: F | 16 Размеры: B, мм | 16 Размеры: A, мм | 43 Размеры: L, мм | 27 Размеры: S1, мм | |
| S1001-10-12 Код заказа | 1x14UN Резьба: Е | 1-3/16x12UN Резьба: F | 17 Размеры: B, мм | 16 Размеры: A, мм | 46 Размеры: L, мм | 32 Размеры: S1, мм | |
| S1001-12 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 17 Размеры: B, мм | 17 Размеры: A, мм | 47 Размеры: L, мм | 32 Размеры: S1, мм | |
| S1001-12-16 Код заказа | 1-3/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 18 Размеры: B, мм | 17 Размеры: A, мм | 46 Размеры: L, мм | 38 Размеры: S1, мм | |
| S1001-12-20 Код заказа | 1-3/16x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 18 Размеры: B, мм | 17 Размеры: A, мм | 51 Размеры: L, мм | 46 Размеры: S1, мм | |
| S1001-16 Код заказа | 1-7/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 49 Размеры: L, мм | 38 Размеры: S1, мм | |
| S1001-16-20 Код заказа | 1-7/16x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 51 Размеры: L, мм | 46 Размеры: S1, мм | |
| S1001-16-24 Код заказа | 1-7/16x12UN Резьба: Е | 2x12UN Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 53 Размеры: L, мм | 55 Размеры: S1, мм | |
| S1001-20 Код заказа | 1-11/16x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 51 Размеры: L, мм | 46 Размеры: S1, мм | |
| S1001-20-24 Код заказа | 1-11/16x12UN Резьба: Е | 2x12UN Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 53 Размеры: L, мм | 55 Размеры: S1, мм | |
| S1001-24 Код заказа | 2x12UN Резьба: Е | 2x12UN Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 53 Размеры: L, мм | 55 Размеры: S1, мм | |
