Прямой, ORFS—Резьба G (BSPP), ввертной (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

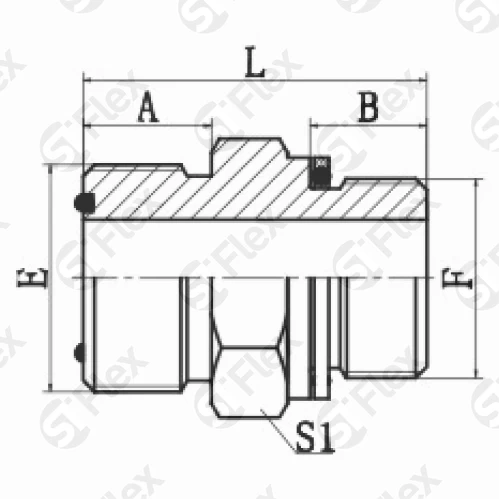

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S1032-04-02 Код заказа | 9/16x18UN Резьба: Е | G1/8x28 Резьба: F | 10 Размеры: B, мм | 10 Размеры: A, мм | 28 Размеры: L, мм | 17 Размеры: S1, мм | |
| S1032-04 Код заказа | 9/16x18UN Резьба: Е | G1/4x19 Резьба: F | 10 Размеры: B, мм | 10 Размеры: A, мм | 29 Размеры: L, мм | 19 Размеры: S1, мм | |
| S1032-04-06 Код заказа | 9/16x18UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 10 Размеры: A, мм | 31 Размеры: L, мм | 22 Размеры: S1, мм | |
| S1032-06 Код заказа | 11/16x16UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 11 Размеры: A, мм | 33 Размеры: L, мм | 22 Размеры: S1, мм | |
| S1032-06-04 Код заказа | 11/16x16UN Резьба: Е | G1/4x19 Резьба: F | 10 Размеры: B, мм | 11 Размеры: A, мм | 31 Размеры: L, мм | 19 Размеры: S1, мм | |
| S1032-06-08 Код заказа | 11/16x16UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 11 Размеры: A, мм | 37 Размеры: L, мм | 27 Размеры: S1, мм | |
| S1032-08 Код заказа | 13/16x16UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 13 Размеры: A, мм | 39 Размеры: L, мм | 27 Размеры: S1, мм | |
| S1032-08-06 Код заказа | 13/16x16UN Резьба: Е | G3/8x19 Резьба: F | 12 Размеры: B, мм | 13 Размеры: A, мм | 34 Размеры: L, мм | 22 Размеры: S1, мм | |
| S1032-08-12 Код заказа | 13/16x16UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 13 Размеры: A, мм | 42 Размеры: L, мм | 32 Размеры: S1, мм | |
| S1032-10-08 Код заказа | 1x14UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 16 Размеры: A, мм | 41 Размеры: L, мм | 27 Размеры: S1, мм | |
| S1032-10-12 Код заказа | 1x14UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 16 Размеры: A, мм | 44 Размеры: L, мм | 32 Размеры: S1, мм | |
| S1032-12-08 Код заказа | 1-3/16x12UN Резьба: Е | G1/2x14 Резьба: F | 14 Размеры: B, мм | 17 Размеры: A, мм | 44 Размеры: L, мм | 32 Размеры: S1, мм | |
| S1032-12 Код заказа | 1-3/16x12UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 17 Размеры: A, мм | 46 Размеры: L, мм | 32 Размеры: S1, мм | |
| S1032-12-16 Код заказа | 1-3/16x12UN Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 17 Размеры: A, мм | 48 Размеры: L, мм | 41 Размеры: S1, мм | |
| S1032-16-12 Код заказа | 1-7/16x12UN Резьба: Е | G3/4x14 Резьба: F | 16 Размеры: B, мм | 18 Размеры: A, мм | 48 Размеры: L, мм | 38 Размеры: S1, мм | |
| S1032-16 Код заказа | 1-7/16x12UN Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 50 Размеры: L, мм | 41 Размеры: S1, мм | |
| S1032-20 Код заказа | 1-11/16x12UN Резьба: Е | G1-1/4x11 Резьба: F | 20 Размеры: B, мм | 18 Размеры: A, мм | 56 Размеры: L, мм | 50 Размеры: S1, мм | |
| S1032-20-16 Код заказа | 1-11/16x12UN Резьба: Е | G1x11 Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 52 Размеры: L, мм | 46 Размеры: S1, мм | |
| S1032-24 Код заказа | 2x12UN Резьба: Е | G1-1/2x11 Резьба: F | 22 Размеры: B, мм | 18 Размеры: A, мм | 57 Размеры: L, мм | 55 Размеры: S1, мм | |
