Прямой, ORFS—Резьба UN (UNF), ввертной (г-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

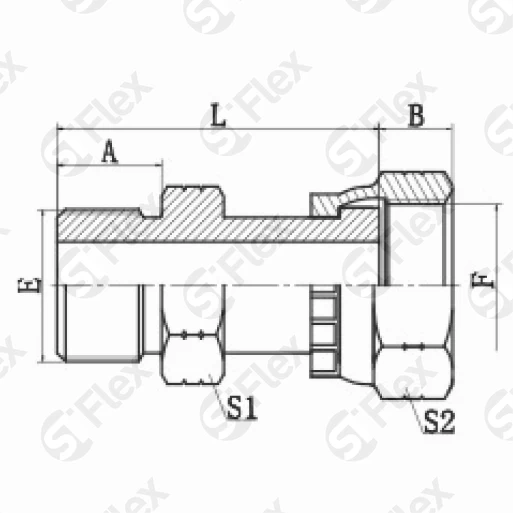

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | штук | |
| S1030-04 Код заказа | 7/16x20UN Резьба: Е | 9/16x18UN Резьба: F | 9 Размеры: B, мм | 11 Размеры: A, мм | 33 Размеры: L, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1030-04-06 Код заказа | 7/16x20UN Резьба: Е | 11/16x16UN Резьба: F | 10 Размеры: B, мм | 11 Размеры: A, мм | 36 Размеры: L, мм | 17 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1030-06-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 9 Размеры: B, мм | 12 Размеры: A, мм | 34 Размеры: L, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1030-06 Код заказа | 9/16x18UN Резьба: Е | 11/16x16UN Резьба: F | 10 Размеры: B, мм | 12 Размеры: A, мм | 37 Размеры: L, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1030-06-08 Код заказа | 9/16x18UN Резьба: Е | 13/16x16UN Резьба: F | 11 Размеры: B, мм | 12 Размеры: A, мм | 39 Размеры: L, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1030-08-06 Код заказа | 3/4x16UN Резьба: Е | 11/16x16UN Резьба: F | 10 Размеры: B, мм | 14 Размеры: A, мм | 41 Размеры: L, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1030-08 Код заказа | 3/4x16UN Резьба: Е | 13/16x16UN Резьба: F | 11 Размеры: B, мм | 14 Размеры: A, мм | 43 Размеры: L, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1030-10-08 Код заказа | 7/8x14UN Резьба: Е | 13/16x16UN Резьба: F | 11 Размеры: B, мм | 16 Размеры: A, мм | 47 Размеры: L, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1030-10 Код заказа | 7/8x14UN Резьба: Е | 1x14UN Резьба: F | 14 Размеры: B, мм | 16 Размеры: A, мм | 51 Размеры: L, мм | 27 Размеры: S1, мм | 30 Размеры: S2, мм |
|
| S1030-12-10 Код заказа | 1-1/16x12UN Резьба: Е | 1x14UN Резьба: F | 14 Размеры: B, мм | 19 Размеры: A, мм | 54 Размеры: L, мм | 32 Размеры: S1, мм | 30 Размеры: S2, мм |
|
| S1030-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 56 Размеры: L, мм | 32 Размеры: S1, мм | 36 Размеры: S2, мм |
|
| S1030-16-12 Код заказа | 1-5/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 56 Размеры: L, мм | 38 Размеры: S1, мм | 36 Размеры: S2, мм |
|
| S1030-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 58 Размеры: L, мм | 38 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S1030-20-16 Код заказа | 1-5/8x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 62 Размеры: L, мм | 50 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S1030-20 Код заказа | 1-5/8x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 15 Размеры: B, мм | 19 Размеры: A, мм | 65 Размеры: L, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S1030-24 Код заказа | 2x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 16 Размеры: B, мм | 19 Размеры: A, мм | 65 Размеры: L, мм | 55 Размеры: S1, мм | 60 Размеры: S2, мм |
|
