Прямой, ORFS—Резьба Z (NPT), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

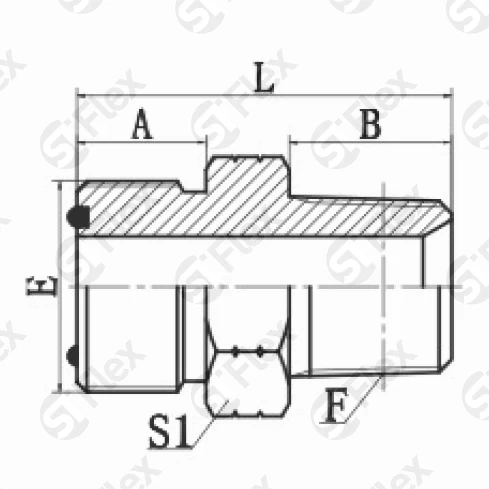

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S1017-04-02 Код заказа | 9/16x18UN Резьба: Е | Z1/8x27 Резьба: F | 11 Размеры: B, мм | 10 Размеры: A, мм | 27 Размеры: L, мм | 17 Размеры: S1, мм | |
| S1017-04 Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: B, мм | 10 Размеры: A, мм | 31 Размеры: L, мм | 17 Размеры: S1, мм | |
| S1017-04-06 Код заказа | 9/16x18UN Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 10 Размеры: A, мм | 31 Размеры: L, мм | 19 Размеры: S1, мм | |
| S1017-06-04 Код заказа | 11/16x16UN Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: B, мм | 11 Размеры: A, мм | 32 Размеры: L, мм | 19 Размеры: S1, мм | |
| S1017-06 Код заказа | 11/16x16UN Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 11 Размеры: A, мм | 34 Размеры: L, мм | 19 Размеры: S1, мм | |
| S1017-06-08 Код заказа | 11/16x16UN Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 11 Размеры: A, мм | 39 Размеры: L, мм | 24 Размеры: S1, мм | |
| S1017-08-04 Код заказа | 13/16x16UN Резьба: Е | Z1/4x18 Резьба: F | 15 Размеры: B, мм | 13 Размеры: A, мм | 36 Размеры: L, мм | 22 Размеры: S1, мм | |
| S1017-08-06 Код заказа | 13/16x16UN Резьба: Е | Z3/8x18 Резьба: F | 16 Размеры: B, мм | 13 Размеры: A, мм | 37 Размеры: L, мм | 22 Размеры: S1, мм | |
| S1017-08 Код заказа | 13/16x16UN Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 13 Размеры: A, мм | 40 Размеры: L, мм | 24 Размеры: S1, мм | |
| S1017-08-12 Код заказа | 13/16x16UN Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 13 Размеры: A, мм | 43 Размеры: L, мм | 30 Размеры: S1, мм | |
| S1017-10-08 Код заказа | 1x14UN Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 16 Размеры: A, мм | 45 Размеры: L, мм | 27 Размеры: S1, мм | |
| S1017-10-12 Код заказа | 1x14UN Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 16 Размеры: A, мм | 45 Размеры: L, мм | 30 Размеры: S1, мм | |
| S1017-12-08 Код заказа | 1-3/16x12UN Резьба: Е | Z1/2x14 Резьба: F | 20 Размеры: B, мм | 17 Размеры: A, мм | 47 Размеры: L, мм | 32 Размеры: S1, мм | |
| S1017-12 Код заказа | 1-3/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 17 Размеры: A, мм | 47 Размеры: L, мм | 32 Размеры: S1, мм | |
| S1017-12-16 Код заказа | 1-3/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: B, мм | 17 Размеры: A, мм | 54 Размеры: L, мм | 36 Размеры: S1, мм | |
| S1017-16-12 Код заказа | 1-7/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 20 Размеры: B, мм | 18 Размеры: A, мм | 48 Размеры: L, мм | 38 Размеры: S1, мм | |
| S1017-16 Код заказа | 1-7/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: B, мм | 18 Размеры: A, мм | 54 Размеры: L, мм | 38 Размеры: S1, мм | |
| S1017-16-20 Код заказа | 1-7/16x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 27 Размеры: B, мм | 18 Размеры: A, мм | 57 Размеры: L, мм | 46 Размеры: S1, мм | |
| S1017-20-16 Код заказа | 1-11/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 26 Размеры: B, мм | 18 Размеры: A, мм | 56 Размеры: L, мм | 46 Размеры: S1, мм | |
| S1017-20 Код заказа | 1-11/16x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 27 Размеры: B, мм | 18 Размеры: A, мм | 57 Размеры: L, мм | 46 Размеры: S1, мм | |
| S1017-20-24 Код заказа | 1-11/16x12UN Резьба: Е | Z1/2x11.5 Резьба: F | 28 Размеры: B, мм | 18 Размеры: A, мм | 60 Размеры: L, мм | 50 Размеры: S1, мм | |
| S1017-24 Код заказа | 2x12UN Резьба: Е | Z1/2x11.5 Резьба: F | 28 Размеры: B, мм | 18 Размеры: A, мм | 60 Размеры: L, мм | 55 Размеры: S1, мм | |
