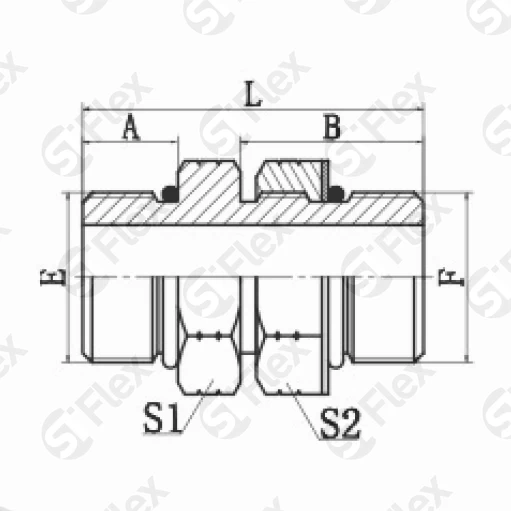

Прямой, Резьба UN (UNF)—Резьба UN (UNF), регулируемый, ввертной (ш.к.-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | S2, мм | штук | |
| S1510-04OG Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 18 Размеры: B, мм | 9.1 Размеры: A, мм | 33 Размеры: L, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм |
|
| S1510-04-06OG Код заказа | 7/16x20UN Резьба: Е | 9/16x18UN Резьба: F | 20 Размеры: B, мм | 9.1 Размеры: A, мм | 35.1 Размеры: L, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1510-06OG Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 20 Размеры: B, мм | 9.9 Размеры: A, мм | 36 Размеры: L, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1510-06-08OG Код заказа | 9/16x18UN Резьба: Е | 3/4x16UN Резьба: F | 22 Размеры: B, мм | 9.9 Размеры: A, мм | 40 Размеры: L, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S1510-08OG Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 22 Размеры: B, мм | 11.1 Размеры: A, мм | 40 Размеры: L, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S1510-08-12OG Код заказа | 3/4x16UN Резьба: Е | 1-1/16x12UN Резьба: F | 29 Размеры: B, мм | 11.1 Размеры: A, мм | 51 Размеры: L, мм | 32 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1510-10OG Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 26 Размеры: B, мм | 12.7 Размеры: A, мм | 46 Размеры: L, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1510-12OG Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 29 Размеры: B, мм | 15.1 Размеры: A, мм | 54 Размеры: L, мм | 32 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1510-16OG Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 29 Размеры: B, мм | 15.1 Размеры: A, мм | 54 Размеры: L, мм | 38 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S1510-20OG Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 29 Размеры: B, мм | 15.1 Размеры: A, мм | 54 Размеры: L, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S1510-24OG Код заказа | 1-7/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 29 Размеры: B, мм | 15.1 Размеры: A, мм | 54 Размеры: L, мм | 55 Размеры: S1, мм | 55 Размеры: S2, мм |
|
