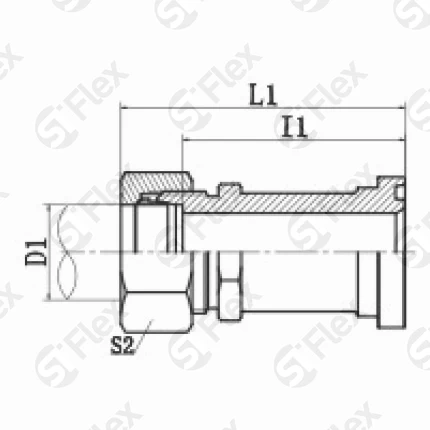

Прямой, SFL—DKO-L/S 24°, проходной (ш-ф)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN
| Код заказа | Размер фланца | Резьба | Наружный диаметр трубки | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Е | D1 | I1, мм | L1, мм | S1, мм | S2, мм | d1, мм | I, мм | штук | ||
| S1205L-22-08 Код заказа | 1/2" Размер фланца | M22x1.5 Резьба: Е | 15 Наружный диаметр трубки: D1 | 41 Размеры: I1, мм | 56 Размеры: L1, мм | 24 Размеры: S1, мм | 27 Размеры: S2, мм | 30.2 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1205L-26-12 Код заказа | 3/4" Размер фланца | M26x1.5 Резьба: Е | 18 Наружный диаметр трубки: D1 | 45.5 Размеры: I1, мм | 62 Размеры: L1, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1205L-30-12 Код заказа | 3/4" Размер фланца | M30x2.0 Резьба: Е | 22 Наружный диаметр трубки: D1 | 45.5 Размеры: I1, мм | 62 Размеры: L1, мм | 32 Размеры: S1, мм | 36 Размеры: S2, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1205L-36-16 Код заказа | 1" Размер фланца | M36x2.0 Резьба: Е | 28 Наружный диаметр трубки: D1 | 46.5 Размеры: I1, мм | 63 Размеры: L1, мм | 38 Размеры: S1, мм | 41 Размеры: S2, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1205L-52-24 Код заказа | 1-1/2" Размер фланца | M52x2.0 Резьба: Е | 42 Наружный диаметр трубки: D1 | 53 Размеры: I1, мм | 76 Размеры: L1, мм | 46 Размеры: S1, мм | 60 Размеры: S2, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1205S-24-08 Код заказа | 1/2" Размер фланца | M24x1.5 Резьба: Е | 16 Наружный диаметр трубки: D1 | 41.5 Размеры: I1, мм | 60 Размеры: L1, мм | 24 Размеры: S1, мм | 30 Размеры: S2, мм | 30.2 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1205S-30-12 Код заказа | 3/4" Размер фланца | M30x2.0 Резьба: Е | 20 Наружный диаметр трубки: D1 | 46.5 Размеры: I1, мм | 68 Размеры: L1, мм | 30 Размеры: S1, мм | 36 Размеры: S2, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1205S-36-12 Код заказа | 3/4" Размер фланца | M36x2.0 Резьба: Е | 25 Наружный диаметр трубки: D1 | 45 Размеры: I1, мм | 69 Размеры: L1, мм | 30 Размеры: S1, мм | 46 Размеры: S2, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1205S-42-16 Код заказа | 1" Размер фланца | M42x2.0 Резьба: Е | 30 Наружный диаметр трубки: D1 | 49.5 Размеры: I1, мм | 76 Размеры: L1, мм | 36 Размеры: S1, мм | 50 Размеры: S2, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1205S-36-20 Код заказа | 1-1/4" Размер фланца | M36x2.0 Резьба: Е | 25 Наружный диаметр трубки: D1 | 48 Размеры: I1, мм | 72 Размеры: L1, мм | 41 Размеры: S1, мм | 46 Размеры: S2, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1205S-42-20 Код заказа | 1-1/4" Размер фланца | M42x2.0 Резьба: Е | 30 Наружный диаметр трубки: D1 | 48.5 Размеры: I1, мм | 75 Размеры: L1, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1205S-52-20 Код заказа | 1-1/4" Размер фланца | M52x2.0 Резьба: Е | 38 Наружный диаметр трубки: D1 | 50 Размеры: I1, мм | 81 Размеры: L1, мм | 46 Размеры: S1, мм | 60 Размеры: S2, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1205S-52-24 Код заказа | 1-1/2" Размер фланца | M52x2.0 Резьба: Е | 38 Наружный диаметр трубки: D1 | 54 Размеры: I1, мм | 85 Размеры: L1, мм | 46 Размеры: S1, мм | 60 Размеры: S2, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1205L-45-20 Код заказа | 1-1/4" Размер фланца | M45x2.0 Резьба: Е | 35 Наружный диаметр трубки: D1 | 47.5 Размеры: I1, мм | 69 Размеры: L1, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
