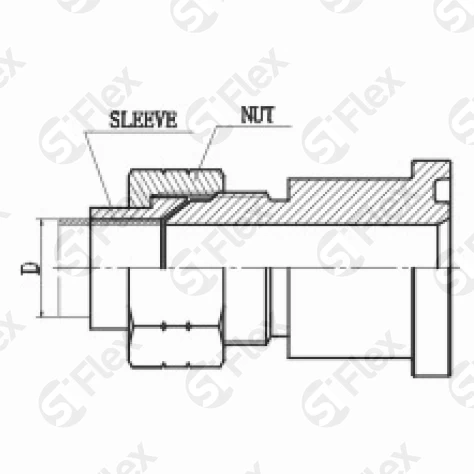

Прямой, SFL—JIC 74°, проходной (ш-ф)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Размер фланца | Резьба | Размеры | Количество | ||
|---|---|---|---|---|---|---|
| Е | L, мм | d1, мм | I, мм | штук | ||
| S1213-08 Код заказа | 1/2" Размер фланца | 3/4x16UN Резьба: Е | 43.5 Размеры: L, мм | 30.2 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1213-08-12 Код заказа | 3/4" Размер фланца | 3/4x16UN Резьба: Е | 45.4 Размеры: L, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1213-10-08 Код заказа | 1/2" Размер фланца | 7/8x14UN Резьба: Е | 48 Размеры: L, мм | 30.2 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1213-16-12 Код заказа | 3/4" Размер фланца | 1-5/16x12UN Резьба: Е | 52 Размеры: L, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1213-16 Код заказа | 1" Размер фланца | 1-5/16x12UN Резьба: Е | 53.4 Размеры: L, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1213-16-20 Код заказа | 1-1/4" Размер фланца | 1-5/16x12UN Резьба: Е | 52.2 Размеры: L, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1213-20-16 Код заказа | 1" Размер фланца | 1-5/8x12UN Резьба: Е | 54.5 Размеры: L, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1213-20 Код заказа | 1-1/4" Размер фланца | 1-5/8x12UN Резьба: Е | 53.1 Размеры: L, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1213-20-24 Код заказа | 1-1/2" Размер фланца | 1-5/8x12UN Резьба: Е | 56 Размеры: L, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1213-24-20 Код заказа | 1-1/4" Размер фланца | 1-7/8x12UN Резьба: Е | 56.5 Размеры: L, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1213-24 Код заказа | 1-1/2" Размер фланца | 1-7/8x12UN Резьба: Е | 59.2 Размеры: L, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1213-24-32 Код заказа | 2" Размер фланца | 1-7/8x12UN Резьба: Е | 60 Размеры: L, мм | 71.4 Размеры: d1, мм | 9.5 Размеры: I, мм | |
| S1213-10-12 Код заказа | 3/4" Размер фланца | 7/8x14UN Резьба: Е | 48 Размеры: L, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1213-12-08 Код заказа | 1/2" Размер фланца | 1-1/16x12UN Резьба: Е | 49 Размеры: L, мм | 30.2 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1213-12 Код заказа | 3/4" Размер фланца | 1-1/16x12UN Резьба: Е | 50.5 Размеры: L, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1213-12-16 Код заказа | 1" Размер фланца | 1-1/16x12UN Резьба: Е | 52.2 Размеры: L, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1213-32 Код заказа | 2" Размер фланца | 2-1/2x12UN Резьба: Е | 66.3 Размеры: L, мм | 71.4 Размеры: d1, мм | 9.5 Размеры: I, мм | |
