Прямой, SFL—соединение приварное (ф-п)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

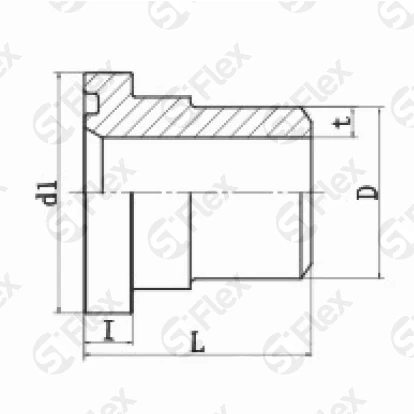

| Код заказа | Размер фланца | DXt | Размеры | Количество | |||
|---|---|---|---|---|---|---|---|
| D, мм | L, мм | d1, мм | I, мм | штук | |||
| S1219-08-16x2 Код заказа | 1/2" Размер фланца | 16x2 DXt | 16 Размеры: D, мм | 34 Размеры: L, мм | 31.7 Размеры: d1, мм | 7.8 Размеры: I, мм |
|
| S1219-08-20x2.5 Код заказа | 1/2" Размер фланца | 20x2,5 DXt | 20 Размеры: D, мм | 34 Размеры: L, мм | 31.7 Размеры: d1, мм | 7.8 Размеры: I, мм |
|
| S1219-12-16x2 Код заказа | 3/4" Размер фланца | 16x2 DXt | 16 Размеры: D, мм | 34 Размеры: L, мм | 31.7 Размеры: d1, мм | 7.8 Размеры: I, мм |
|
| S1219-12-20x2.5 Код заказа | 3/4" Размер фланца | 20x2,5 DXt | 20 Размеры: D, мм | 38 Размеры: L, мм | 41.3 Размеры: d1, мм | 8.8 Размеры: I, мм |
|
| S1219-12-25x4 Код заказа | 3/4" Размер фланца | 25x4 DXt | 25 Размеры: D, мм | 38 Размеры: L, мм | 41.3 Размеры: d1, мм | 8.8 Размеры: I, мм |
|
| S1219-16-25x3 Код заказа | 1" Размер фланца | 25x3 DXt | 25 Размеры: D, мм | 38 Размеры: L, мм | 41.3 Размеры: d1, мм | 8.8 Размеры: I, мм |
|
| S1219-16-30x4 Код заказа | 1" Размер фланца | 30x4 DXt | 30 Размеры: D, мм | 40 Размеры: L, мм | 47.6 Размеры: d1, мм | 9.5 Размеры: I, мм |
|
| S1219-16-38x5 Код заказа | 1" Размер фланца | 38x5 DXt | 38 Размеры: D, мм | 40 Размеры: L, мм | 47.6 Размеры: d1, мм | 9.5 Размеры: I, мм |
|
| S1219-20-25x3 Код заказа | 1-1/4" Размер фланца | 25x3 DXt | 25 Размеры: D, мм | 40 Размеры: L, мм | 47.6 Размеры: d1, мм | 9.5 Размеры: I, мм |
|
| S1219-20-30x4 Код заказа | 1-1/4" Размер фланца | 30x4 DXt | 30 Размеры: D, мм | 45 Размеры: L, мм | 54 Размеры: d1, мм | 10.3 Размеры: I, мм |
|
| S1219-20-38x5 Код заказа | 1-1/4" Размер фланца | 38x5 DXt | 38 Размеры: D, мм | 45 Размеры: L, мм | 54 Размеры: d1, мм | 10.3 Размеры: I, мм |
|
| S1219-20-42x6 Код заказа | 1-1/4" Размер фланца | 42x6 DXt | 42 Размеры: D, мм | 45 Размеры: L, мм | 54 Размеры: d1, мм | 10.3 Размеры: I, мм |
|
| S1219-24-38x5 Код заказа | 1-1/2" Размер фланца | 38x5 DXt | 38 Размеры: D, мм | 45 Размеры: L, мм | 54 Размеры: d1, мм | 10.3 Размеры: I, мм |
|
| S1219-24-45x6.5 Код заказа | 1-1/2" Размер фланца | 45x6,5 DXt | 45 Размеры: D, мм | 50 Размеры: L, мм | 63.5 Размеры: d1, мм | 12.6 Размеры: I, мм |
|
| S1219-24-48x8 Код заказа | 1-1/2" Размер фланца | 48x8 DXt | 48 Размеры: D, мм | 50 Размеры: L, мм | 63.5 Размеры: d1, мм | 12.6 Размеры: I, мм |
|
| S1219-24-50x8 Код заказа | 1-1/2" Размер фланца | 50x8 DXt | 50 Размеры: D, мм | 50 Размеры: L, мм | 63.5 Размеры: d1, мм | 12.6 Размеры: I, мм |
|
| S1219-32-60x8 Код заказа | 2" Размер фланца | 60x8 DXt | 60 Размеры: D, мм | 58 Размеры: L, мм | 79.4 Размеры: d1, мм | 12.6 Размеры: I, мм |
|
| S1219-32-60x10 Код заказа | 2" Размер фланца | 60x10 DXt | 60 Размеры: D, мм | 58 Размеры: L, мм | 79.4 Размеры: d1, мм | 12.6 Размеры: I, мм |
|
