Прямой, SFS—соединение приварное (ф-п)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

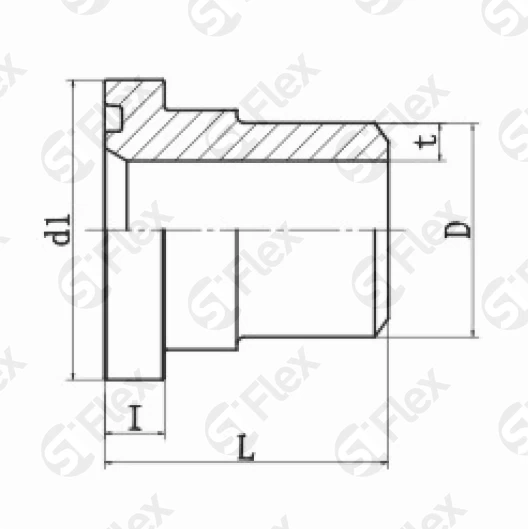

| Код заказа | Размер фланца | DXt | Размеры | Количество | |||
|---|---|---|---|---|---|---|---|
| D, мм | L, мм | d1, мм | I, мм | штук | |||
| S1220-08-16x2 Код заказа | 1/2" Размер фланца | 16x2 DXt | 16 Размеры: D, мм | 41 Размеры: L, мм | 30.2 Размеры: d1, мм | 6.8 Размеры: I, мм | |
| S1220-08-20x2.5 Код заказа | 1/2" Размер фланца | 20x2,5 DXt | 20 Размеры: D, мм | 41 Размеры: L, мм | 30.2 Размеры: d1, мм | 6.8 Размеры: I, мм | |
| S1220-12-25x3 Код заказа | 3/4" Размер фланца | 25x3 DXt | 25 Размеры: D, мм | 50 Размеры: L, мм | 38.1 Размеры: d1, мм | 6.8 Размеры: I, мм | |
| S1220-16-25x3 Код заказа | 1" Размер фланца | 25x3 DXt | 25 Размеры: D, мм | 50 Размеры: L, мм | 38.1 Размеры: d1, мм | 6.8 Размеры: I, мм | |
| S1220-16-28x3 Код заказа | 1" Размер фланца | 28x3 DXt | 28 Размеры: D, мм | 50 Размеры: L, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-32-60x8 Код заказа | 2" Размер фланца | 60x8 DXt | 60 Размеры: D, мм | 57 Размеры: L, мм | 71.4 Размеры: d1, мм | 9.6 Размеры: I, мм | |
| S1220-40-65x6 Код заказа | 2-1/2" Размер фланца | 65x6 DXt | 65 Размеры: D, мм | 58 Размеры: L, мм | 84.1 Размеры: d1, мм | 9.6 Размеры: I, мм | |
| S1220-40-70x7.5 Код заказа | 2-1/2" Размер фланца | 70x7,5 DXt | 70 Размеры: D, мм | 58 Размеры: L, мм | 84.1 Размеры: d1, мм | 9.6 Размеры: I, мм | |
| S1220-48-80x6 Код заказа | 3" Размер фланца | 80x6 DXt | 80 Размеры: D, мм | 58 Размеры: L, мм | 101.6 Размеры: d1, мм | 9.6 Размеры: I, мм | |
| S1220-48-90x8 Код заказа | 3" Размер фланца | 90x8 DXt | 90 Размеры: D, мм | 58 Размеры: L, мм | 101.6 Размеры: d1, мм | 9.6 Размеры: I, мм | |
| S1220-16-30x4 Код заказа | 1" Размер фланца | 30x4 DXt | 30 Размеры: D, мм | 50 Размеры: L, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-16-38x5 Код заказа | 1" Размер фланца | 38x5 DXt | 38 Размеры: D, мм | 50 Размеры: L, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-20-25x3 Код заказа | 1-1/4" Размер фланца | 25x3 DXt | 25 Размеры: D, мм | 50 Размеры: L, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-20-30x4 Код заказа | 1-1/4" Размер фланца | 30x4 DXt | 30 Размеры: D, мм | 55 Размеры: L, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-20-38x5 Код заказа | 1-1/4" Размер фланца | 38x5 DXt | 38 Размеры: D, мм | 55 Размеры: L, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-20-42x6 Код заказа | 1-1/4" Размер фланца | 42x6 DXt | 42 Размеры: D, мм | 46 Размеры: L, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-24-38x4 Код заказа | 1-1/2" Размер фланца | 38x4 DXt | 38 Размеры: D, мм | 46 Размеры: L, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-24-42x5 Код заказа | 1-1/2" Размер фланца | 42x5 DXt | 42 Размеры: D, мм | 57 Размеры: L, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-24-45x5 Код заказа | 1-1/2" Размер фланца | 45x5 DXt | 45 Размеры: D, мм | 57 Размеры: L, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-24-50x6 Код заказа | 1-1/2" Размер фланца | 50x6 DXt | 50 Размеры: D, мм | 57 Размеры: L, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1220-32-55x5 Код заказа | 2" Размер фланца | 55x5 DXt | 55 Размеры: D, мм | 57 Размеры: L, мм | 71.4 Размеры: d1, мм | 9.6 Размеры: I, мм | |
