Скоба неразъёмная, SFL (с)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

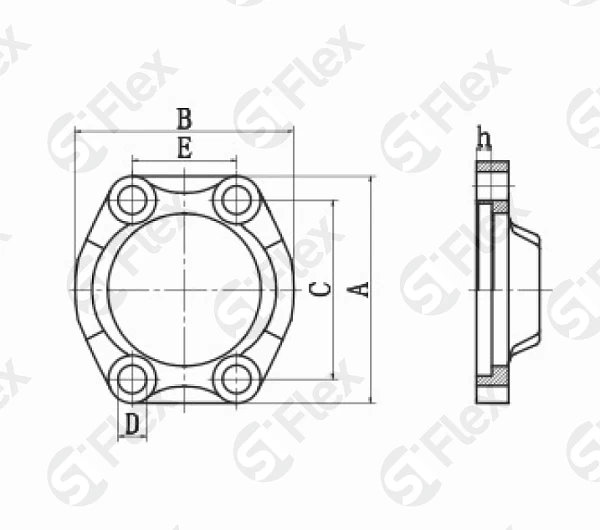

| Код заказа | Размер фланца | Болт | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| B, мм | A, мм | C, мм | D, мм | h, мм | E, мм | штук | |||
| S1223-08W Код заказа | 1/2" Размер фланца | M8x25 Болт | 46.1 Размеры: B, мм | 53.8 Размеры: A, мм | 38.1 Размеры: C, мм | 9 Размеры: D, мм | 6.2 Размеры: h, мм | 17.5 Размеры: E, мм | |
| S1223-12W Код заказа | 3/4" Размер фланца | M10xЗ0 Болт | 52.4 Размеры: B, мм | 65 Размеры: A, мм | 47.6 Размеры: C, мм | 11 Размеры: D, мм | 6.2 Размеры: h, мм | 22.2 Размеры: E, мм | |
| S1223-16W Код заказа | 1" Размер фланца | M10xЗ0 Болт | 58.7 Размеры: B, мм | 69.9 Размеры: A, мм | 52.4 Размеры: C, мм | 11 Размеры: D, мм | 7.5 Размеры: h, мм | 26.2 Размеры: E, мм | |
| S1223-20W Код заказа | 1-1/4" Размер фланца | M10xЗ0 Болт | 73 Размеры: B, мм | 79.2 Размеры: A, мм | 58.7 Размеры: C, мм | 11 Размеры: D, мм | 7.5 Размеры: h, мм | 30.2 Размеры: E, мм | |
| S1223-40W Код заказа | 2-1/2" Размер фланца | M12x40 Болт | 109 Размеры: B, мм | 114 Размеры: A, мм | 88.9 Размеры: C, мм | 13.5 Размеры: D, мм | 9 Размеры: h, мм | 50.8 Размеры: E, мм | |
| S1223-48W Код заказа | 3" Размер фланца | M16x50 Болт | 130.6 Размеры: B, мм | 135 Размеры: A, мм | 106.4 Размеры: C, мм | 17.5 Размеры: D, мм | 9 Размеры: h, мм | 61.9 Размеры: E, мм | |
| S1223-24W Код заказа | 1-1/2" Размер фланца | M12x35 Болт | 82.6 Размеры: B, мм | 93.7 Размеры: A, мм | 69.9 Размеры: C, мм | 13.5 Размеры: D, мм | 7.5 Размеры: h, мм | 35.7 Размеры: E, мм | |
| S1223-32W Код заказа | 2" Размер фланца | M12x35 Болт | 96.8 Размеры: B, мм | 101.6 Размеры: A, мм | 77.8 Размеры: C, мм | 13.5 Размеры: D, мм | 9 Размеры: h, мм | 42.9 Размеры: E, мм | |
