Скоба неразъёмная, SFS (с)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

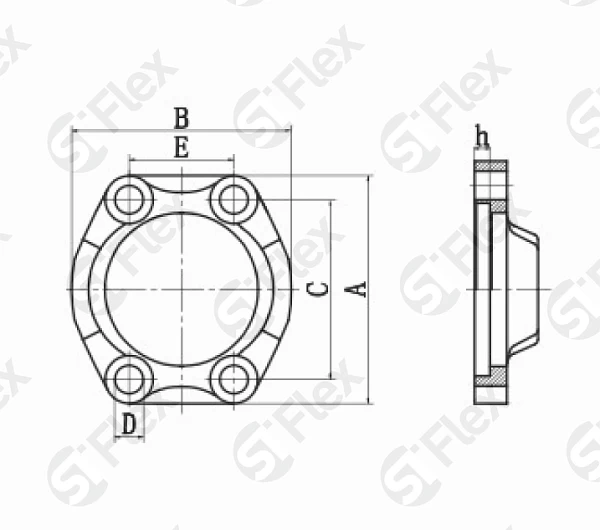

| Код заказа | Размер фланца | Болт | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| B, мм | A, мм | C, мм | D, мм | h, мм | E, мм | штук | |||
| S1224-08W Код заказа | 1/2" Размер фланца | M8x30 Болт | 49.2 Размеры: B, мм | 56.3 Размеры: A, мм | 40.5 Размеры: C, мм | 9 Размеры: D, мм | 7.2 Размеры: h, мм | 18.2 Размеры: E, мм | |
| S1224-12W Код заказа | 3/4" Размер фланца | M10x35 Болт | 61.8 Размеры: B, мм | 71.4 Размеры: A, мм | 50.8 Размеры: C, мм | 11 Размеры: D, мм | 8.2 Размеры: h, мм | 23.8 Размеры: E, мм | |
| S1224-16W Код заказа | 1" Размер фланца | M12x45 Болт | 71.4 Размеры: B, мм | 81 Размеры: A, мм | 57.2 Размеры: C, мм | 13 Размеры: D, мм | 9 Размеры: h, мм | 27.8 Размеры: E, мм | |
| S1224-20W Код заказа | 1-1/4" Размер фланца | M14x50 Болт | 79.2 Размеры: B, мм | 95.3 Размеры: A, мм | 66.7 Размеры: C, мм | 15 Размеры: D, мм | 9.8 Размеры: h, мм | 31.8 Размеры: E, мм | |
| S1224-24W Код заказа | 1-1/2" Размер фланца | M16x55 Болт | 96.8 Размеры: B, мм | 112.8 Размеры: A, мм | 79.4 Размеры: C, мм | 17 Размеры: D, мм | 12 Размеры: h, мм | 36.6 Размеры: E, мм | |
| S1224-32W Код заказа | 2" Размер фланца | M20x70 Болт | 115.6 Размеры: B, мм | 133.4 Размеры: A, мм | 96.8 Размеры: C, мм | 21 Размеры: D, мм | 12 Размеры: h, мм | 44.4 Размеры: E, мм | |
