Т-образный, BSP 60°—Резьба G (BSPP) регулируемая (ш-ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

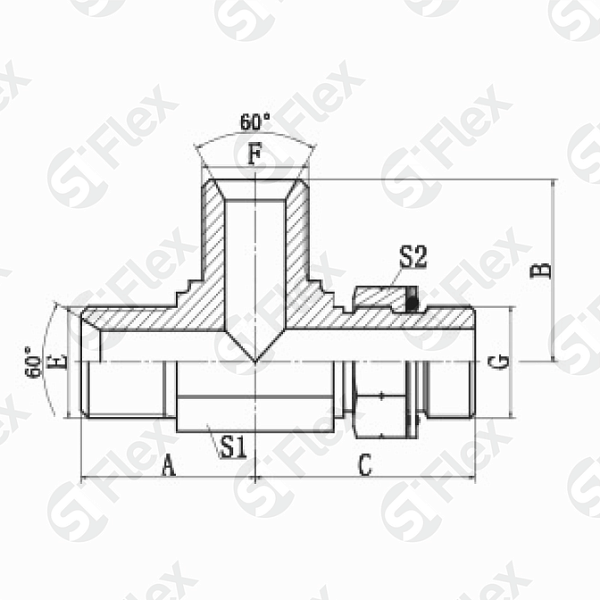

| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук | |
| S0625-04OG Код заказа | G1/4x19 Резьба: Е | G1/4x19 Резьба: F | G1/4x19 Резьба: G | 25 Размеры: B, мм | 25 Размеры: A, мм | 31 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0625-04-04-06OG Код заказа | G1/4x19 Резьба: Е | G1/4x19 Резьба: F | G3/8x19 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 36 Размеры: C, мм | 16 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0625-06OG Код заказа | G3/8x19 Резьба: Е | G3/8x19 Резьба: F | G3/8x19 Резьба: G | 28 Размеры: B, мм | 28 Размеры: A, мм | 36 Размеры: C, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0625-06-06-08OG Код заказа | G3/8x19 Резьба: Е | G3/8x19 Резьба: F | G1/2x14 Резьба: G | 31 Размеры: B, мм | 31 Размеры: A, мм | 43 Размеры: C, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0625-08OG Код заказа | G1/2x14 Резьба: Е | G1/2x14 Резьба: F | G1/2x14 Резьба: G | 35 Размеры: B, мм | 35 Размеры: A, мм | 43 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0625-12OG Код заказа | G3/4x14 Резьба: Е | G3/4x14 Резьба: F | G3/4x14 Резьба: G | 40 Размеры: B, мм | 40 Размеры: A, мм | 49 Размеры: C, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0625-16OG Код заказа | G1x11 Резьба: Е | G1x11 Резьба: F | G1x11 Резьба: G | 46 Размеры: B, мм | 46 Размеры: A, мм | 53 Размеры: C, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм |
|
