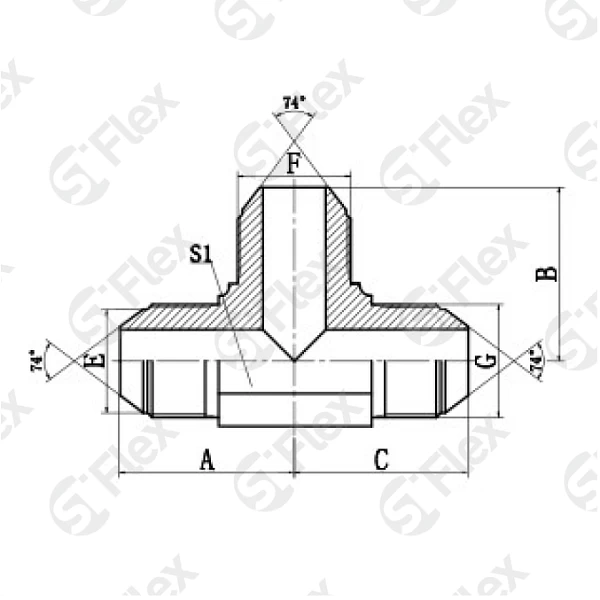

Т-образный, DKI 74°, проходной (ш-ш-ш)

Стандарты
Стандарты
ГОСТ


Тип
Тип
DKI 74°
JIC 74° Metric
Материал
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN



Код заказа Резьба Наружный диаметр трубки Размеры Количество
Е F G D1 D2 D3 B, мм A, мм C, мм S1, мм S2, мм S3, мм S4, мм штук
S0302-14 Код заказа M14x1.5 Резьба: Е M14x1.5 Резьба: F M14x1.5 Резьба: G 8 Наружный диаметр трубки: D1 8 Наружный диаметр трубки: D2 8 Наружный диаметр трубки: D3 27 Размеры: B, мм 27 Размеры: A, мм 27 Размеры: C, мм 14 Размеры: S1, мм 17 Размеры: S2, мм 17 Размеры: S3, мм 17 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0302-16 Код заказа M16x1.5 Резьба: Е M16x1.5 Резьба: F M16x1.5 Резьба: G 10 Наружный диаметр трубки: D1 10 Наружный диаметр трубки: D2 10 Наружный диаметр трубки: D3 30 Размеры: B, мм 30 Размеры: A, мм 30 Размеры: C, мм 16 Размеры: S1, мм 19 Размеры: S2, мм 19 Размеры: S3, мм 19 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0302-18 Код заказа M18x1.5 Резьба: Е M18x1.5 Резьба: F M18x1.5 Резьба: G 12 Наружный диаметр трубки: D1 12 Наружный диаметр трубки: D2 12 Наружный диаметр трубки: D3 34 Размеры: B, мм 34 Размеры: A, мм 34 Размеры: C, мм 19 Размеры: S1, мм 22 Размеры: S2, мм 22 Размеры: S3, мм 22 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0302-22 Код заказа M22x1.5 Резьба: Е M22x1.5 Резьба: F M22x1.5 Резьба: G 14 Наружный диаметр трубки: D1 14 Наружный диаметр трубки: D2 14 Наружный диаметр трубки: D3 38 Размеры: B, мм 38 Размеры: A, мм 38 Размеры: C, мм 22 Размеры: S1, мм 27 Размеры: S2, мм 27 Размеры: S3, мм 27 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0302-27 Код заказа M27x1.5 Резьба: Е M27x1.5 Резьба: F M27x1.5 Резьба: G 18 Наружный диаметр трубки: D1 18 Наружный диаметр трубки: D2 18 Наружный диаметр трубки: D3 42 Размеры: B, мм 42 Размеры: A, мм 42 Размеры: C, мм 27 Размеры: S1, мм 32 Размеры: S2, мм 32 Размеры: S3, мм 32 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0302-30 Код заказа M30x1.5 Резьба: Е M30x1.5 Резьба: F M30x1.5 Резьба: G 20 Наружный диаметр трубки: D1 20 Наружный диаметр трубки: D2 20 Наружный диаметр трубки: D3 43 Размеры: B, мм 43 Размеры: A, мм 43 Размеры: C, мм 30 Размеры: S1, мм 36 Размеры: S2, мм 36 Размеры: S3, мм 36 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0302-33 Код заказа M33x2.0 Резьба: Е M33x2.0 Резьба: F M33x2.0 Резьба: G 22 Наружный диаметр трубки: D1 22 Наружный диаметр трубки: D2 22 Наружный диаметр трубки: D3 50 Размеры: B, мм 50 Размеры: A, мм 50 Размеры: C, мм 33 Размеры: S1, мм 38 Размеры: S2, мм 38 Размеры: S3, мм 38 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
