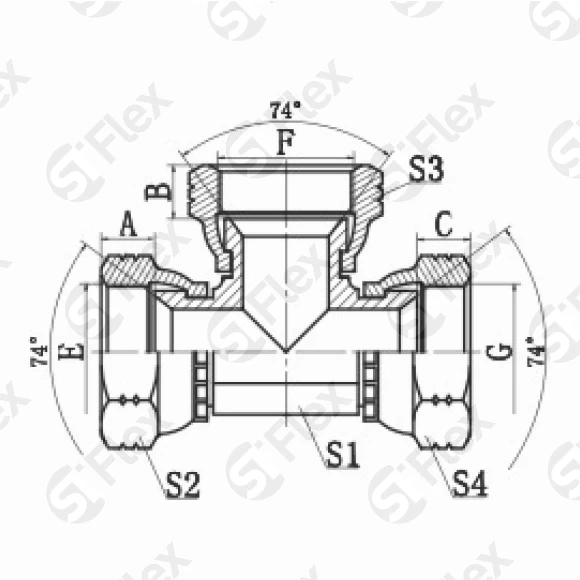

Т-образный, JIC 74°, проходной (г-г-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN
| Код заказа | Резьба | Размеры | Количество | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | S3, мм | S4, мм | штук | |
| S0913-04 Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 7/16x20UN Резьба: G | 9 Размеры: B, мм | 9 Размеры: A, мм | 9 Размеры: C, мм | 11 Размеры: S1, мм | 15 Размеры: S2, мм | 15 Размеры: S3, мм | 15 Размеры: S4, мм | |
| S0913-05 Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 1/2x20UN Резьба: G | 10 Размеры: B, мм | 10 Размеры: A, мм | 10 Размеры: C, мм | 11 Размеры: S1, мм | 17 Размеры: S2, мм | 17 Размеры: S3, мм | 17 Размеры: S4, мм | |
| S0913-06 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 9/16x18UN Резьба: G | 11 Размеры: B, мм | 11 Размеры: A, мм | 11 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | 19 Размеры: S3, мм | 19 Размеры: S4, мм | |
| S0913-08 Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 3/4x16UN Резьба: G | 11 Размеры: B, мм | 11 Размеры: A, мм | 11 Размеры: C, мм | 16 Размеры: S1, мм | 24 Размеры: S2, мм | 24 Размеры: S3, мм | 24 Размеры: S4, мм | |
| S0913-10 Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 7/8x14UN Резьба: G | 14 Размеры: B, мм | 14 Размеры: A, мм | 14 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | 27 Размеры: S3, мм | 27 Размеры: S4, мм | |
| S0913-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 1-1/16x12UN Резьба: G | 15 Размеры: B, мм | 15 Размеры: A, мм | 15 Размеры: C, мм | 24 Размеры: S1, мм | 32 Размеры: S2, мм | 32 Размеры: S3, мм | 32 Размеры: S4, мм | |
| S0913-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 1-5/16x12UN Резьба: G | 16 Размеры: B, мм | 16 Размеры: A, мм | 16 Размеры: C, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | 41 Размеры: S3, мм | 41 Размеры: S4, мм | |
