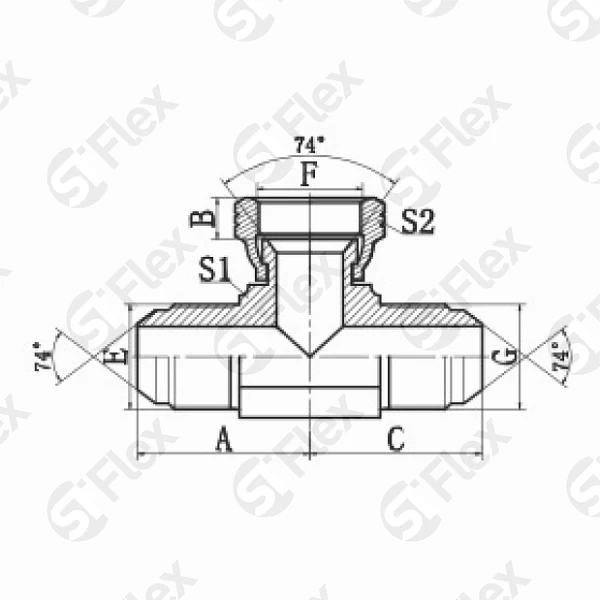

Т-образный, JIC 74°, проходной (ш-г-ш)

Ссылка скопирована

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

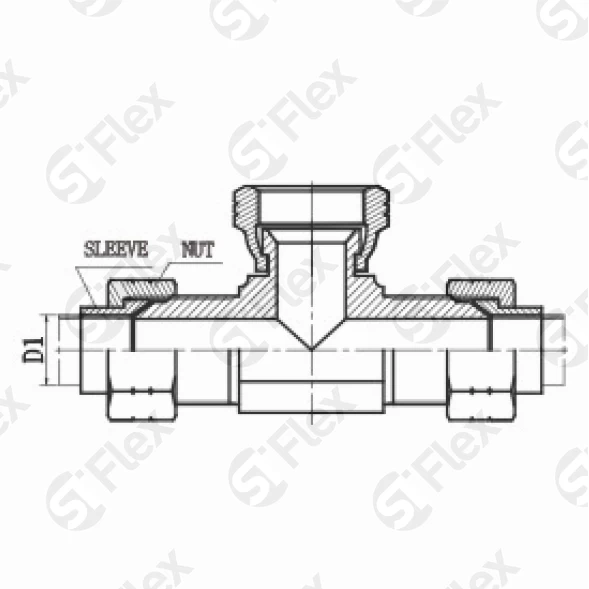

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

Код заказа	Резьба			Размеры					Количество
	Е	F	G	B, мм	A, мм	C, мм	S1, мм	S2, мм	штук
S0910-04 Код заказа	7/16x20UN Резьба: Е	7/16x20UN Резьба: F	7/16x20UN Резьба: G	9 Размеры: B, мм	25 Размеры: A, мм	25 Размеры: C, мм	11 Размеры: S1, мм	15 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0910-05 Код заказа	1/2x20UN Резьба: Е	1/2x20UN Резьба: F	1/2x20UN Резьба: G	10 Размеры: B, мм	27 Размеры: A, мм	27 Размеры: C, мм	14 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0910-06 Код заказа	9/16x18UN Резьба: Е	9/16x18UN Резьба: F	9/16x18UN Резьба: G	11 Размеры: B, мм	27 Размеры: A, мм	27 Размеры: C, мм	14 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0910-08 Код заказа	3/4x16UN Резьба: Е	3/4x16UN Резьба: F	3/4x16UN Резьба: G	11 Размеры: B, мм	32 Размеры: A, мм	32 Размеры: C, мм	19 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0910-10 Код заказа	7/8x14UN Резьба: Е	7/8x14UN Резьба: F	7/8x14UN Резьба: G	14 Размеры: B, мм	38 Размеры: A, мм	38 Размеры: C, мм	22 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0910-12 Код заказа	1-1/16x12UN Резьба: Е	1-1/16x12UN Резьба: F	1-1/16x12UN Резьба: G	15 Размеры: B, мм	44 Размеры: A, мм	44 Размеры: C, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0910-14 Код заказа	1-3/16x12UN Резьба: Е	1-3/16x12UN Резьба: F	1-3/16x12UN Резьба: G	15 Размеры: B, мм	48 Размеры: A, мм	48 Размеры: C, мм	30 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0910-16 Код заказа	1-5/16x12UN Резьба: Е	1-5/16x12UN Резьба: F	1-5/16x12UN Резьба: G	16 Размеры: B, мм	49 Размеры: A, мм	49 Размеры: C, мм	33 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0910-20 Код заказа	1-5/8x12UN Резьба: Е	1-5/8x12UN Резьба: F	1-5/8x12UN Резьба: G	17 Размеры: B, мм	56 Размеры: A, мм	56 Размеры: C, мм	41 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0910-24 Код заказа	1-7/8x12UN Резьба: Е	1-7/8x12UN Резьба: F	1-7/8x12UN Резьба: G	20 Размеры: B, мм	63 Размеры: A, мм	63 Размеры: C, мм	48 Размеры: S1, мм	55 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0910-32 Код заказа	2-1/2x12UN Резьба: Е	2-1/2x12UN Резьба: F	2-1/2x12UN Резьба: G	25 Размеры: B, мм	78 Размеры: A, мм	78 Размеры: C, мм	63 Размеры: S1, мм	75 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
