Т-образный, JIC 74°, проходной (ш-ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

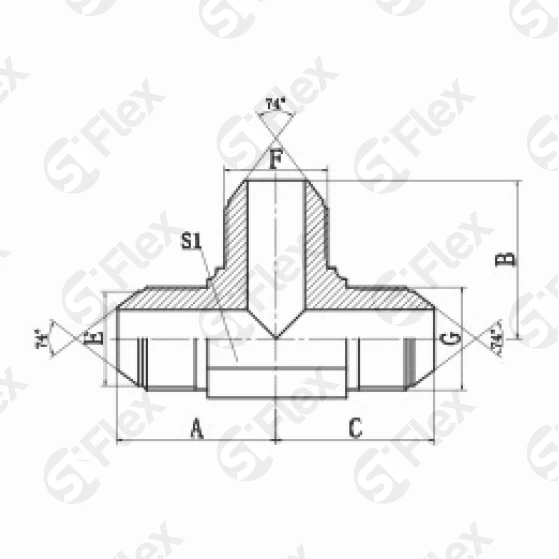

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | штук | |
| S0904-04 Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 7/16x20UN Резьба: G | 25 Размеры: B, мм | 25 Размеры: A, мм | 25 Размеры: C, мм | 11 Размеры: S1, мм | |
| S0904-04-06-04 Код заказа | 7/16x20UN Резьба: Е | 9/16x18UN Резьба: F | 7/16x20UN Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0904-05 Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 1/2x20UN Резьба: G | 26 Размеры: B, мм | 26 Размеры: A, мм | 26 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0904-06-04-06 Код заказа | 9/16x18UN Резьба: Е | 7/16x20UN Резьба: F | 9/16x18UN Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0904-06 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 9/16x18UN Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0904-08 Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 3/4x16UN Резьба: G | 32 Размеры: B, мм | 32 Размеры: A, мм | 32 Размеры: C, мм | 19 Размеры: S1, мм | |
| S0904-08-06-08 Код заказа | 3/4x16UN Резьба: Е | 9/16x18UN Резьба: F | 3/4x16UN Резьба: G | 30 Размеры: B, мм | 32 Размеры: A, мм | 32 Размеры: C, мм | 19 Размеры: S1, мм | |
| S0904-10 Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 7/8x14UN Резьба: G | 38 Размеры: B, мм | 38 Размеры: A, мм | 38 Размеры: C, мм | 22 Размеры: S1, мм | |
| S0904-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 1-1/16x12UN Резьба: G | 44 Размеры: B, мм | 44 Размеры: A, мм | 44 Размеры: C, мм | 27 Размеры: S1, мм | |
| S0904-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 1-5/16x12UN Резьба: G | 49 Размеры: B, мм | 49 Размеры: A, мм | 49 Размеры: C, мм | 33 Размеры: S1, мм | |
| S0904-16-12-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 1-5/16x12UN Резьба: G | 48 Размеры: B, мм | 49 Размеры: A, мм | 49 Размеры: C, мм | 33 Размеры: S1, мм | |
| S0904-20 Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 1-5/8x12UN Резьба: G | 57 Размеры: B, мм | 57 Размеры: A, мм | 57 Размеры: C, мм | 41 Размеры: S1, мм | |
| S0904-24 Код заказа | 1-7/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 1-7/8x12UN Резьба: G | 63 Размеры: B, мм | 63 Размеры: A, мм | 63 Размеры: C, мм | 48 Размеры: S1, мм | |
| S0904-32 Код заказа | 2-1/2x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 2-1/2x12UN Резьба: G | 78 Размеры: B, мм | 78 Размеры: A, мм | 78 Размеры: C, мм | 63 Размеры: S1, мм | |
