Т-образный, JIC 74°—Резьба G (BSPP) регулируемая (ш-ш.к-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

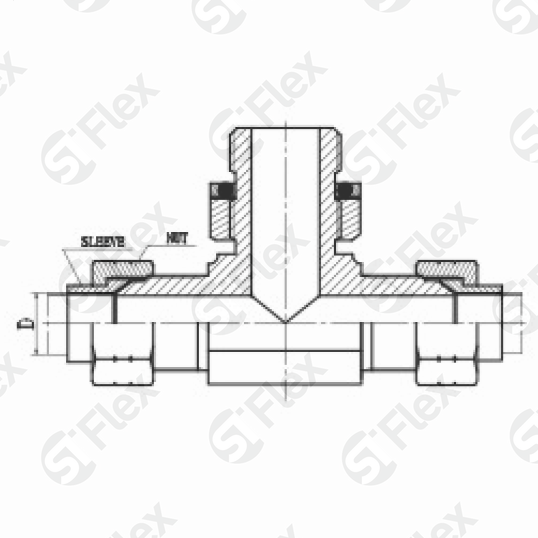

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

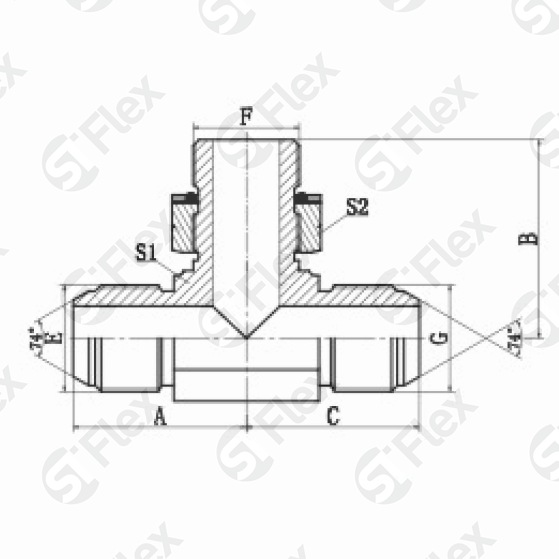

| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук | |
| S0959-04-02-04OG Код заказа | 7/16x20UN Резьба: Е | G1/8x28 Резьба: F | 7/16x20UN Резьба: G | 26 Размеры: B, мм | 25 Размеры: A, мм | 25 Размеры: C, мм | 11 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0959-04OG Код заказа | 7/16x20UN Резьба: Е | G1/4x19 Резьба: F | 7/16x20UN Резьба: G | 32 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0959-05-02-05OG Код заказа | 1/2x20UN Резьба: Е | G1/8x28 Резьба: F | 1/2x20UN Резьба: G | 29 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0959-05-04-05OG Код заказа | 1/2x20UN Резьба: Е | G1/4x19 Резьба: F | 1/2x20UN Резьба: G | 32 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0959-06-04-06OG Код заказа | 9/16x18UN Резьба: Е | G1/4x19 Резьба: F | 9/16x18UN Резьба: G | 31 Размеры: B, мм | 37 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0959-06OG Код заказа | 9/16x18UN Резьба: Е | G3/8x19 Резьба: F | 9/16x18UN Резьба: G | 37 Размеры: B, мм | 29 Размеры: A, мм | 29 Размеры: C, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0959-08-06-08OG Код заказа | 3/4x16UN Резьба: Е | G3/8x19 Резьба: F | 3/4x16UN Резьба: G | 37 Размеры: B, мм | 33 Размеры: A, мм | 33 Размеры: C, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0959-08OG Код заказа | 3/4x16UN Резьба: Е | G1/2x14 Резьба: F | 3/4x16UN Резьба: G | 43 Размеры: B, мм | 35 Размеры: A, мм | 35 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0959-10-08-1OOG Код заказа | 7/8x14UN Резьба: Е | G1/2x14 Резьба: F | 7/8x14UN Резьба: G | 44 Размеры: B, мм | 38 Размеры: A, мм | 38 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0959-12OG Код заказа | 1-1/16x12UN Резьба: Е | G3/4x14 Резьба: F | 1-1/16x12UN Резьба: G | 51 Размеры: B, мм | 44 Размеры: A, мм | 44 Размеры: C, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0959-16OG Код заказа | 1-5/16x12UN Резьба: Е | G1x11 Резьба: F | 1-5/16x12UN Резьба: G | 53 Размеры: B, мм | 49 Размеры: A, мм | 49 Размеры: C, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм |
|
