Т-образный, JIC 74°—Резьба G (BSPP) регулируемая (ш-ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

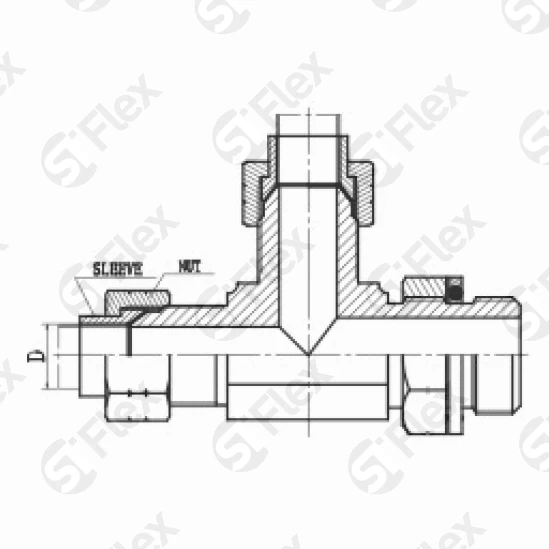

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

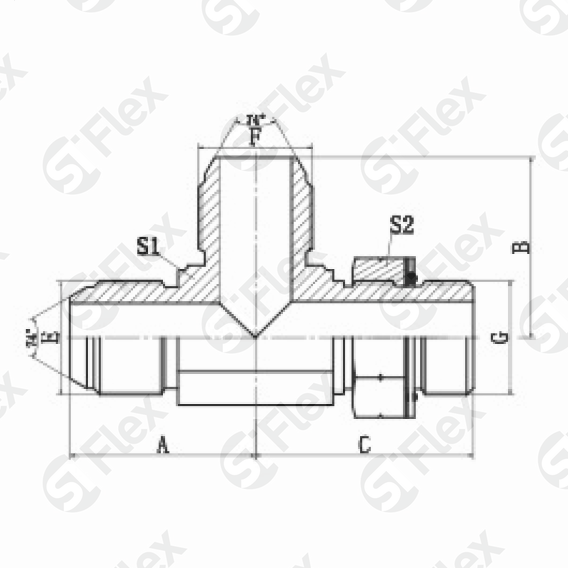

| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук | |
| S0960-04OG Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | G1/4x19 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 32 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0960-05-05-04OG Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | G1/4x19 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 31 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0960-05-06-04OG Код заказа | 1/2x20UN Резьба: Е | 9/16x18UN Резьба: F | G1/4x19 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 31 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0960-06OG Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | G3/8x19 Резьба: G | 29 Размеры: B, мм | 29 Размеры: A, мм | 37 Размеры: C, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0960-06-06-04OG Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | G1/4x19 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 31 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0960-08-08-06OG Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | G3/8x19 Резьба: G | 32 Размеры: B, мм | 32 Размеры: A, мм | 37 Размеры: C, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0960-08OG Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | G1/2x14 Резьба: G | 35 Размеры: B, мм | 35 Размеры: A, мм | 43 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0960-10-10-08OG Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | G1/2x14 Резьба: G | 38 Размеры: B, мм | 38 Размеры: A, мм | 44 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0960-12OG Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | G3/4x14 Резьба: G | 44 Размеры: B, мм | 44 Размеры: A, мм | 50 Размеры: C, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0960-16OG Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | G1x11 Резьба: G | 49 Размеры: B, мм | 49 Размеры: A, мм | 53 Размеры: C, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм |
|
