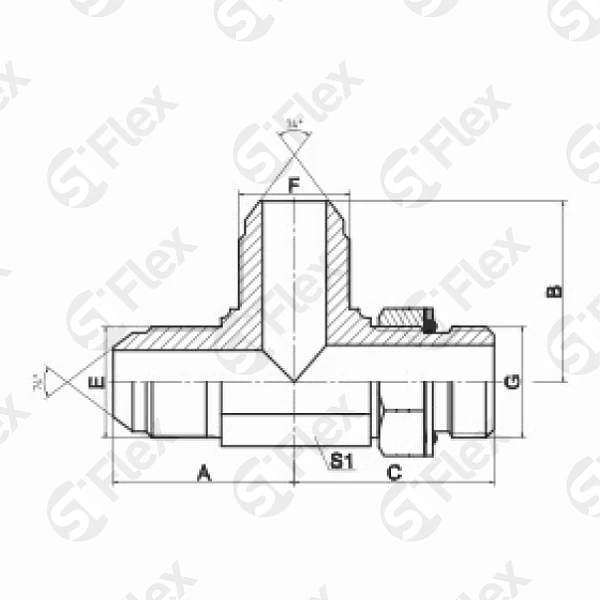

Т-образный, JIC 74°—Резьба М (Metric) регулируемая (ш-ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

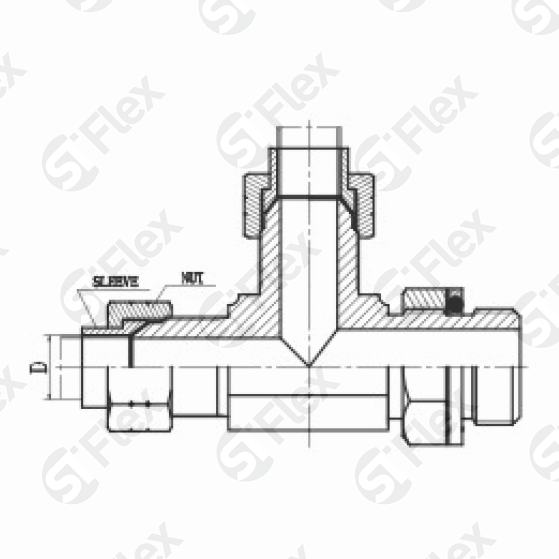

Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

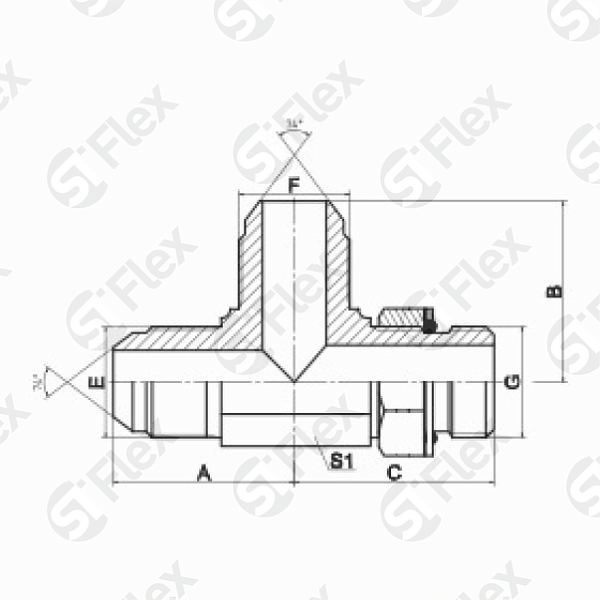

| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук | |
| S0955-04-04-1OOG Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | M10x1 Резьба: G | 25 Размеры: B, мм | 25 Размеры: A, мм | 27 Размеры: C, мм | 11 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0955-04-04-12OG Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | M12x1.5 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 33 Размеры: C, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0955-05-05-12OG Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | M12x1.5 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 32 Размеры: C, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0955-05-05-14OG Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | M14x1.5 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 32 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0955-06-06-14OG Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | M14x1.5 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 32 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0955-06-06-16OG Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | M16x1.5 Резьба: G | 28 Размеры: B, мм | 28 Размеры: A, мм | 35 Размеры: C, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0955-08-08-16OG Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | M16x1.5 Резьба: G | 32 Размеры: B, мм | 32 Размеры: A, мм | 36 Размеры: C, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0955-08-08-18OG Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | M18x1.5 Резьба: G | 32 Размеры: B, мм | 32 Размеры: A, мм | 37 Размеры: C, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0955-10-10-18OG Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | M18x1.5 Резьба: G | 38 Размеры: B, мм | 38 Размеры: A, мм | 40 Размеры: C, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0955-10-10-22OG Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | M22x1.5 Резьба: G | 38 Размеры: B, мм | 38 Размеры: A, мм | 40 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0955-12-12-22OG Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | M22x1.5 Резьба: G | 44 Размеры: B, мм | 44 Размеры: A, мм | 44 Размеры: C, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0955-12-12-27OG Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | M27x2.0 Резьба: G | 44 Размеры: B, мм | 44 Размеры: A, мм | 49 Размеры: C, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0955-16-16-27OG Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | M27x2.0 Резьба: G | 49 Размеры: B, мм | 49 Размеры: A, мм | 52 Размеры: C, мм | 33 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0955-16-16-33OG Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | M33x2.0 Резьба: G | 49 Размеры: B, мм | 49 Размеры: A, мм | 53 Размеры: C, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0955-20-20-42OG Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | M42x2.0 Резьба: G | 56 Размеры: B, мм | 56 Размеры: A, мм | 57 Размеры: C, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0955-24-24-48OG Код заказа | 1-7/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | M48x2.0 Резьба: G | 63 Размеры: B, мм | 63 Размеры: A, мм | 63 Размеры: C, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм | |
