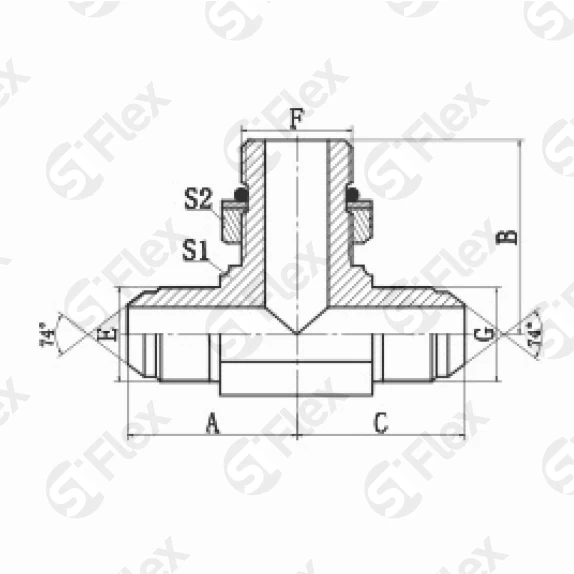

Т-образный, JIC 74°—Резьба UN (UNF), ввертной (ш-ш.к.-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

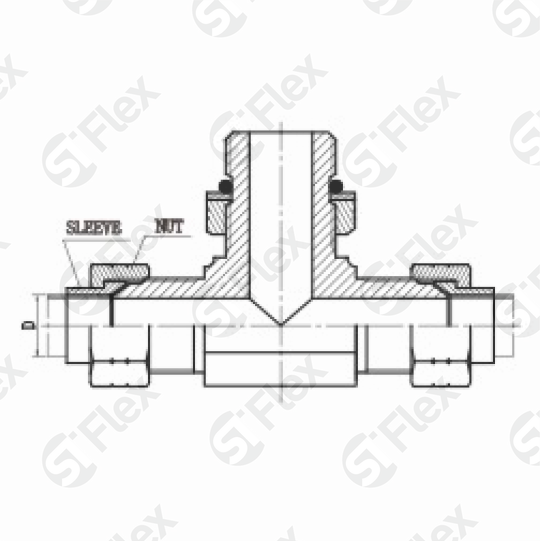

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN
| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук | |
| S0950-04OG Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 7/16x20UN Резьба: G | 27 Размеры: B, мм | 25 Размеры: A, мм | 25 Размеры: C, мм | 11 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0950-05-04-05OG Код заказа | 1/2x20UN Резьба: Е | 7/16x20UN Резьба: F | 1/2x20UN Резьба: G | 30 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0950-05OG Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 1/2x20UN Резьба: G | 29 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0950-06-04-06OG Код заказа | 9/16x18UN Резьба: Е | 7/16x20UN Резьба: F | 9/16x18UN Резьба: G | 30 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0950-06-05-06OG Код заказа | 9/16x18UN Резьба: Е | 1/2x20UN Резьба: F | 9/16x18UN Резьба: G | 30 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0950-O8-O6-O8OG Код заказа | 3/4x16UN Резьба: Е | 9/16x18UN Резьба: F | 3/4x16UN Резьба: G | 34 Размеры: B, мм | 32 Размеры: A, мм | 32 Размеры: C, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0950-08OG Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 3/4x16UN Резьба: G | 37 Размеры: B, мм | 33 Размеры: A, мм | 33 Размеры: C, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0950-10-08-1OOG Код заказа | 7/8x14UN Резьба: Е | 3/4x16UN Резьба: F | 7/8x14UN Резьба: G | 40 Размеры: B, мм | 38 Размеры: A, мм | 38 Размеры: C, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0950-1OOG Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 7/8x14UN Резьба: G | 44 Размеры: B, мм | 38 Размеры: A, мм | 38 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0950-12-08-12OG Код заказа | 1-1/16x12UN Резьба: Е | 3/4x16UN Резьба: F | 1-1/16x12UN Резьба: G | 44 Размеры: B, мм | 45 Размеры: A, мм | 45 Размеры: C, мм | 27 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0950-12-10-12OG Код заказа | 1-1/16x12UN Резьба: Е | 7/8x14UN Резьба: F | 1-1/16x12UN Резьба: G | 49 Размеры: B, мм | 44 Размеры: A, мм | 44 Размеры: C, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0950-12OG Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 1-1/16x12UN Резьба: G | 51 Размеры: B, мм | 44 Размеры: A, мм | 44 Размеры: C, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0950-16OG Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 1-5/16x12UN Резьба: G | 55 Размеры: B, мм | 49 Размеры: A, мм | 49 Размеры: C, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0950-20-16-20OG Код заказа | 1-5/8x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 1-5/8x12UN Резьба: G | 60 Размеры: B, мм | 56 Размеры: A, мм | 56 Размеры: C, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0950-20OG Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 1-5/8x12UN Резьба: G | 59 Размеры: B, мм | 55 Размеры: A, мм | 55 Размеры: C, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0950-24OG Код заказа | 1-7/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 1-7/8x12UN Резьба: G | 63 Размеры: B, мм | 63 Размеры: A, мм | 63 Размеры: C, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм | |
