Т-образный, JIC 74°—Резьба Z (NPT), ввертной (ш-ш-шz)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

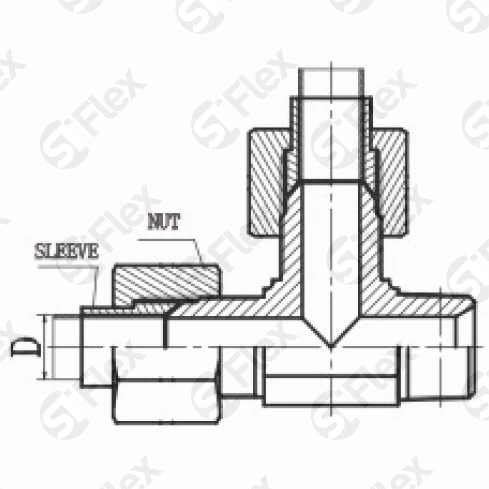

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

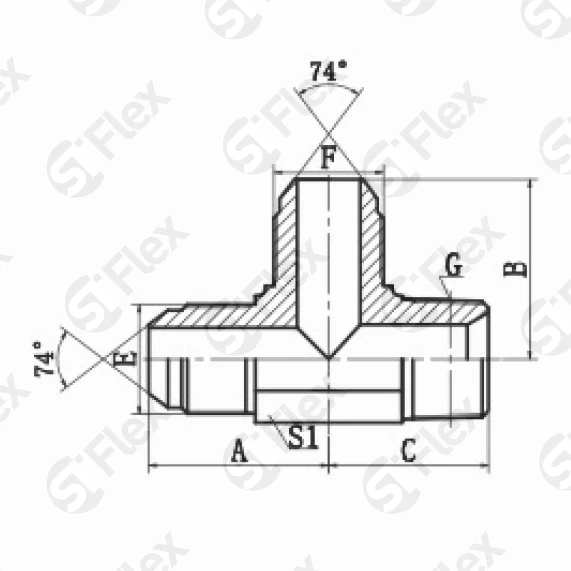

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | штук | |
| S0930-04 Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | Z1/4x18 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 26 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0930-04-04-02 Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | Z1/8x27 Резьба: G | 25 Размеры: B, мм | 25 Размеры: A, мм | 21 Размеры: C, мм | 11 Размеры: S1, мм | |
| S0930-05-05-02 Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | Z1/8x27 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 24 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0930-05-05-04 Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | Z1/4x18 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 26 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0930-06 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | Z3/8x18 Резьба: G | 30 Размеры: B, мм | 30 Размеры: A, мм | 32 Размеры: C, мм | 19 Размеры: S1, мм | |
| S0930-06-06-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | Z1/4x18 Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 26 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0930-08 Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | Z1/2x14 Резьба: G | 35 Размеры: B, мм | 35 Размеры: A, мм | 37 Размеры: C, мм | 22 Размеры: S1, мм | |
| S0930-08-08-06 Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | Z3/8x18 Резьба: G | 32 Размеры: B, мм | 32 Размеры: A, мм | 31 Размеры: C, мм | 19 Размеры: S1, мм | |
| S0930-10-10-08 Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | Z1/2x14 Резьба: G | 38 Размеры: B, мм | 38 Размеры: A, мм | 37 Размеры: C, мм | 22 Размеры: S1, мм | |
| S0930-10-10-12 Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | Z3/4x14 Резьба: G | 41 Размеры: B, мм | 41 Размеры: A, мм | 44 Размеры: C, мм | 27 Размеры: S1, мм | |
| S0930-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | Z3/4x14 Резьба: G | 44 Размеры: B, мм | 44 Размеры: A, мм | 44 Размеры: C, мм | 27 Размеры: S1, мм | |
| S0930-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | Z1x11.5 Резьба: G | 49 Размеры: B, мм | 49 Размеры: A, мм | 50 Размеры: C, мм | 33 Размеры: S1, мм | |
| S0930-20 Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | Z1-1/4x11.5 Резьба: G | 56 Размеры: B, мм | 56 Размеры: A, мм | 55 Размеры: C, мм | 41 Размеры: S1, мм | |
| S0930-24 Код заказа | 1-7/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | Z1-1/2x11.5 Резьба: G | 63 Размеры: B, мм | 63 Размеры: A, мм | 60 Размеры: C, мм | 48 Размеры: S1, мм | |
| S0931-04 Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 7/16x20UN Резьба: G | 26 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0931-04-02-04 Код заказа | 7/16x20UN Резьба: Е | Z1/8x27 Резьба: F | 7/16x20UN Резьба: G | 21 Размеры: B, мм | 25 Размеры: A, мм | 25 Размеры: C, мм | 11 Размеры: S1, мм | |
| S0931-05-02-05 Код заказа | 1/2x20UN Резьба: Е | Z1/8x27 Резьба: F | 1/2x20UN Резьба: G | 24 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0931-05-04-05 Код заказа | 1/2x20UN Резьба: Е | Z1/4x18 Резьба: F | 1/2x20UN Резьба: G | 26 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0931-06 Код заказа | 9/16x18UN Резьба: Е | Z3/8x18 Резьба: F | 9/16x18UN Резьба: G | 31 Размеры: B, мм | 30 Размеры: A, мм | 30 Размеры: C, мм | 19 Размеры: S1, мм | |
| S0931-06-04-06 Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 9/16x18UN Резьба: G | 26 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0931-06-08-06 Код заказа | 9/16x18UN Резьба: Е | Z1/2x14 Резьба: F | 9/16x18UN Резьба: G | 37 Размеры: B, мм | 32 Размеры: A, мм | 32 Размеры: C, мм | 22 Размеры: S1, мм | |
| S0931-08 Код заказа | 3/4x16UN Резьба: Е | Z1/2x14 Резьба: F | 3/4x16UN Резьба: G | 37 Размеры: B, мм | 35 Размеры: A, мм | 35 Размеры: C, мм | 22 Размеры: S1, мм | |
| S0931-08-06-08 Код заказа | 3/4x16UN Резьба: Е | Z3/8x18 Резьба: F | 3/4x16UN Резьба: G | 31 Размеры: B, мм | 32 Размеры: A, мм | 32 Размеры: C, мм | 19 Размеры: S1, мм | |
| S0931-10-08-10 Код заказа | 7/8x14UN Резьба: Е | Z1/2x14 Резьба: F | 7/8x14UN Резьба: G | 37 Размеры: B, мм | 38 Размеры: A, мм | 38 Размеры: C, мм | 22 Размеры: S1, мм | |
| S0931-12 Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 1-1/16x12UN Резьба: G | 44 Размеры: B, мм | 44 Размеры: A, мм | 44 Размеры: C, мм | 27 Размеры: S1, мм | |
| S0931-16 Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 1-5/16x12UN Резьба: G | 50 Размеры: B, мм | 49 Размеры: A, мм | 49 Размеры: C, мм | 33 Размеры: S1, мм | |
| S0931-20 Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 1-5/8x12UN Резьба: G | 55 Размеры: B, мм | 56 Размеры: A, мм | 56 Размеры: C, мм | 41 Размеры: S1, мм | |
| S0931-24 Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 1-7/8x12UN Резьба: G | 63 Размеры: B, мм | 63 Размеры: A, мм | 63 Размеры: C, мм | 48 Размеры: S1, мм | |
