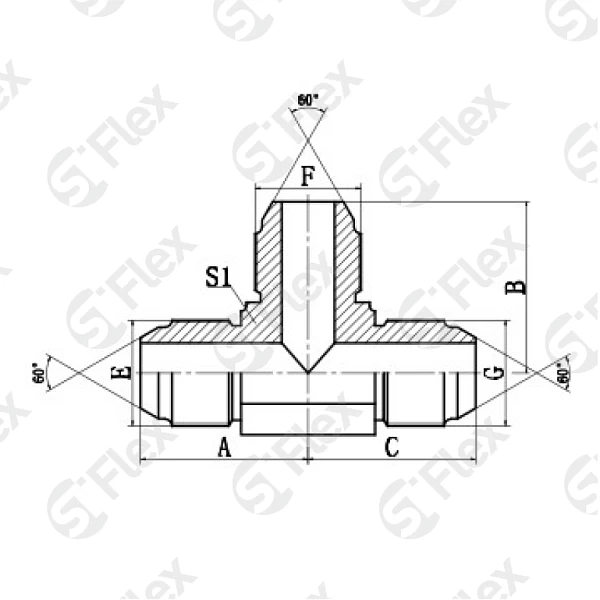

Т-образный, JIS 60° Komatsu, проходной (ш-ш-ш)

Ссылка скопирована

Стандарты

Komatsu

Тип

JIS 60° Komatsu
JIC 74° Metric

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Дополнительно

Для заказа фиксирующей гайки добавьте к артикулу S...LN

Код заказа	Резьба			Размеры				Количество
	Е	F	G	B, мм	A, мм	C, мм	S1, мм	штук
S0402-14 Код заказа	M14x1.5 Резьба: Е	M14x1.5 Резьба: F	M14x1.5 Резьба: G	27 Размеры: B, мм	27 Размеры: A, мм	27 Размеры: C, мм	14 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
S0402-16 Код заказа	M16x1.5 Резьба: Е	M16x1.5 Резьба: F	M16x1.5 Резьба: G	30 Размеры: B, мм	30 Размеры: A, мм	30 Размеры: C, мм	16 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
S0402-18 Код заказа	M18x1.5 Резьба: Е	M18x1.5 Резьба: F	M18x1.5 Резьба: G	31 Размеры: B, мм	31 Размеры: A, мм	31 Размеры: C, мм	19 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
S0402-22 Код заказа	M22x1.5 Резьба: Е	M22x1.5 Резьба: F	M22x1.5 Резьба: G	36 Размеры: B, мм	36 Размеры: A, мм	36 Размеры: C, мм	22 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
S0402-24 Код заказа	M24x1.5 Резьба: Е	M24x1.5 Резьба: F	M24x1.5 Резьба: G	37 Размеры: B, мм	37 Размеры: A, мм	37 Размеры: C, мм	22 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
S0402-30 Код заказа	M30x1.5 Резьба: Е	M30x1.5 Резьба: F	M30x1.5 Резьба: G	45 Размеры: B, мм	45 Размеры: A, мм	45 Размеры: C, мм	30 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
S0402-33 Код заказа	M33x2.0 Резьба: Е	M33x2.0 Резьба: F	M33x2.0 Резьба: G	50 Размеры: B, мм	50 Размеры: A, мм	50 Размеры: C, мм	33 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
