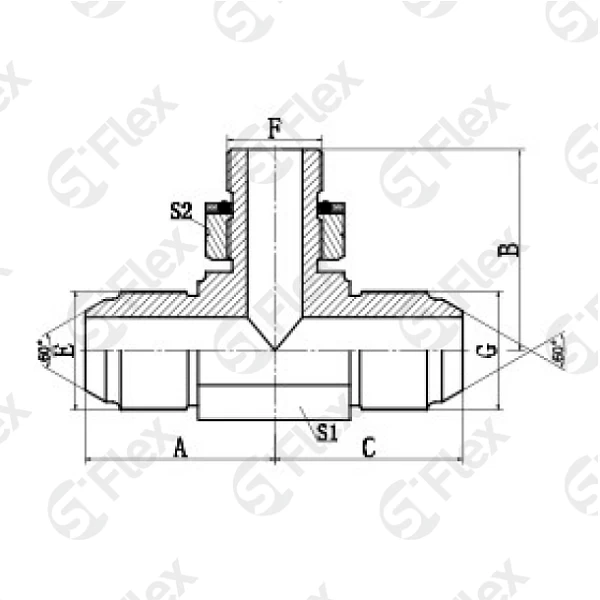

Т-образный, JIS 60° Komatsu—Резьба G (BSPP) регулируемая (ш-ш.к.-ш)
Ссылка скопирована
Стандарты
Komatsu
Тип
JIS 60° Komatsu
JIC 74° Metric
JIC 74° Metric
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Дополнительно
Для заказа фиксирующей гайки добавьте к артикулу S...LN
| Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук |
| M14x1.5 Резьба: Е | G1/4x19 Резьба: F | M14x1.5 Резьба: G | 31 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| M14x1.5 Резьба: Е | G3/8x19 Резьба: F | M14x1.5 Резьба: G | 36 Размеры: B, мм | 29 Размеры: A, мм | 29 Размеры: C, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм | |
| M16x1.5 Резьба: Е | G3/8x19 Резьба: F | M16x1.5 Резьба: G | 36 Размеры: B, мм | 28 Размеры: A, мм | 28 Размеры: C, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм | |
| M18x1.5 Резьба: Е | G3/8x20 Резьба: F | M18x1.5 Резьба: G | 37 Размеры: B, мм | 31 Размеры: A, мм | 31 Размеры: C, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| M22x1.5 Резьба: Е | G1/2x14 Резьба: F | M22x1.5 Резьба: G | 43 Размеры: B, мм | 36 Размеры: A, мм | 36 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| M24x1.5 Резьба: Е | G1/2x14 Резьба: F | M24x1.5 Резьба: G | 46 Размеры: B, мм | 37 Размеры: A, мм | 37 Размеры: C, мм | 24 Размеры: S1, мм | 27 Размеры: S2, мм | |
| M24x1.5 Резьба: Е | G3/4x14 Резьба: F | M24x1.5 Резьба: G | 49 Размеры: B, мм | 40 Размеры: A, мм | 40 Размеры: C, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| M30x1.5 Резьба: Е | G3/4x14 Резьба: F | M30x1.5 Резьба: G | 53 Размеры: B, мм | 48 Размеры: A, мм | 48 Размеры: C, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм | |
| M33x2.0 Резьба: Е | G1x11 Резьба: F | M33x2.0 Резьба: G | 53 Размеры: B, мм | 50 Размеры: A, мм | 50 Размеры: C, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | |
