Т-образный, NPT, проходной (ш-ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

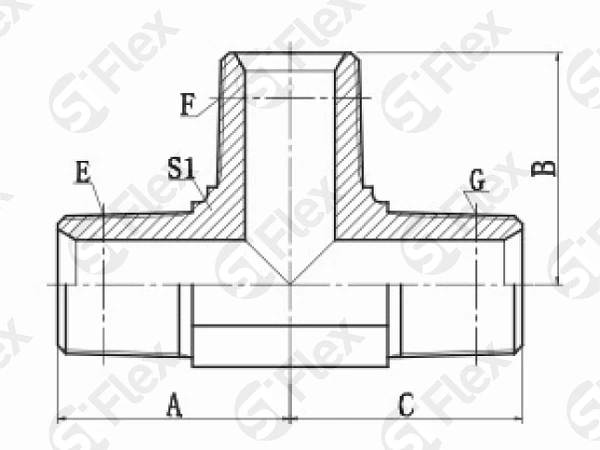

| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | штук | |
| S0803-02 Код заказа | Z1/8x27 Резьба: Е | Z1/8x27 Резьба: F | Z1/8x27 Резьба: G | 21 Размеры: B, мм | 21 Размеры: A, мм | 21 Размеры: C, мм | 11 Размеры: S1, мм | |
| S0803-04 Код заказа | Z1/4x18 Резьба: Е | Z1/4x18 Резьба: F | Z1/4x18 Резьба: G | 26 Размеры: B, мм | 26 Размеры: A, мм | 26 Размеры: C, мм | 14 Размеры: S1, мм | |
| S0803-06 Код заказа | Z3/8x18 Резьба: Е | Z3/8x18 Резьба: F | Z3/8x18 Резьба: G | 31 Размеры: B, мм | 31 Размеры: A, мм | 31 Размеры: C, мм | 19 Размеры: S1, мм | |
| S0803-08 Код заказа | Z1/2x14 Резьба: Е | Z1/2x14 Резьба: F | Z1/2x14 Резьба: G | 37 Размеры: B, мм | 37 Размеры: A, мм | 37 Размеры: C, мм | 22 Размеры: S1, мм | |
| S0803-12 Код заказа | Z3/4x14 Резьба: Е | Z3/4x14 Резьба: F | Z3/4x14 Резьба: G | 44 Размеры: B, мм | 44 Размеры: A, мм | 44 Размеры: C, мм | 27 Размеры: S1, мм | |
| S0803-16 Код заказа | Z1x11.5 Резьба: Е | Z1x11.5 Резьба: F | Z1x11.5 Резьба: G | 50 Размеры: B, мм | 50 Размеры: A, мм | 50 Размеры: C, мм | 33 Размеры: S1, мм | |
| S0803-20 Код заказа | Z1-1/4x11.5 Резьба: Е | Z1-1/4x11.5 Резьба: F | Z1-1/4x11.5 Резьба: G | 55 Размеры: B, мм | 55 Размеры: A, мм | 55 Размеры: C, мм | 41 Размеры: S1, мм | |
| S0803-24 Код заказа | Z1-1/2x11.5 Резьба: Е | Z1-1/2x11.5 Резьба: F | Z1-1/2x11.5 Резьба: G | 60 Размеры: B, мм | 60 Размеры: A, мм | 60 Размеры: C, мм | 48 Размеры: S1, мм | |
