Т-образный, ORFS, переборочный (ш-ш-шп)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Дополнительно

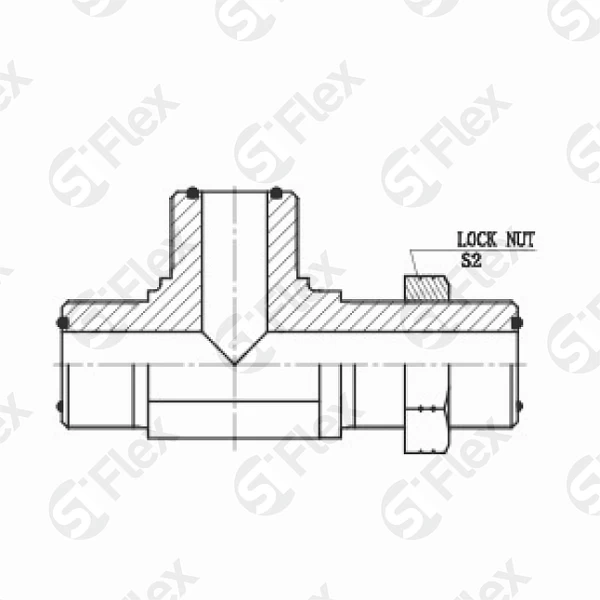

Для заказа фиксирующей гайки добавьте к артикулу S...LN

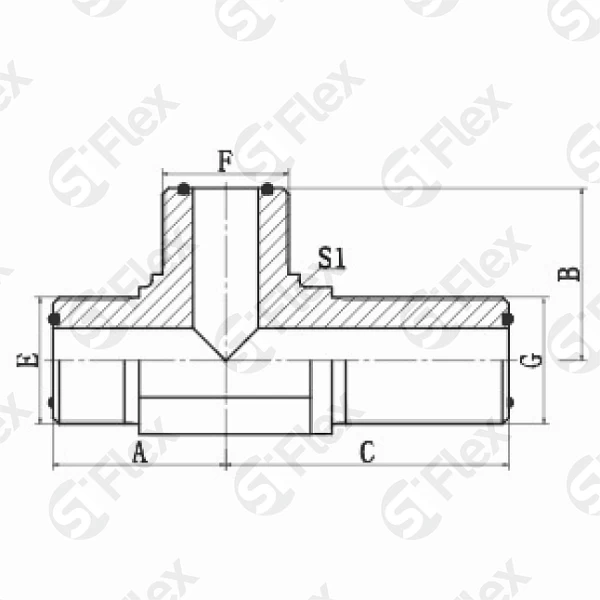

| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук | |
| S1015-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 9/16x18UN Резьба: G | 23 Размеры: B, мм | 23 Размеры: A, мм | 47 Размеры: C, мм | 14 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1015-06 Код заказа | 11/16x16UN Резьба: Е | 11/16x16UN Резьба: F | 11/16x16UN Резьба: G | 27 Размеры: B, мм | 27 Размеры: A, мм | 52 Размеры: C, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1015-08 Код заказа | 13/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 13/16x16UN Резьба: G | 31 Размеры: B, мм | 31 Размеры: A, мм | 56 Размеры: C, мм | 22 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S1015-10 Код заказа | 1x14UN Резьба: Е | 1x14UN Резьба: F | 1x14UN Резьба: G | 37 Размеры: B, мм | 37 Размеры: A, мм | 63 Размеры: C, мм | 27 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S1015-12 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 1-3/16x12UN Резьба: G | 41 Размеры: B, мм | 41 Размеры: A, мм | 67 Размеры: C, мм | 30 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S1015-16 Код заказа | 1-7/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 1-7/16x12UN Резьба: G | 45 Размеры: B, мм | 45 Размеры: A, мм | 71 Размеры: C, мм | 36 Размеры: S1, мм | 46 Размеры: S2, мм | |
| S1015-20 Код заказа | 1-11/16x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 1-11/16x12UN Резьба: G | 48 Размеры: B, мм | 48 Размеры: A, мм | 76 Размеры: C, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S1015-24 Код заказа | 2x12UN Резьба: Е | 2x12UN Резьба: F | 2x12UN Резьба: G | 54 Размеры: B, мм | 54 Размеры: A, мм | 80 Размеры: C, мм | 50 Размеры: S1, мм | 60 Размеры: S2, мм | |
