Т-образный, ORFS, переборочный (ш-шп-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Дополнительно

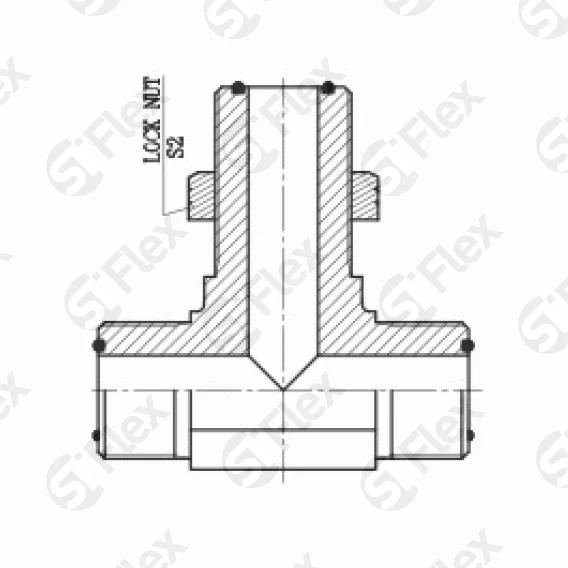

Для заказа фиксирующей гайки добавьте к артикулу S...LN

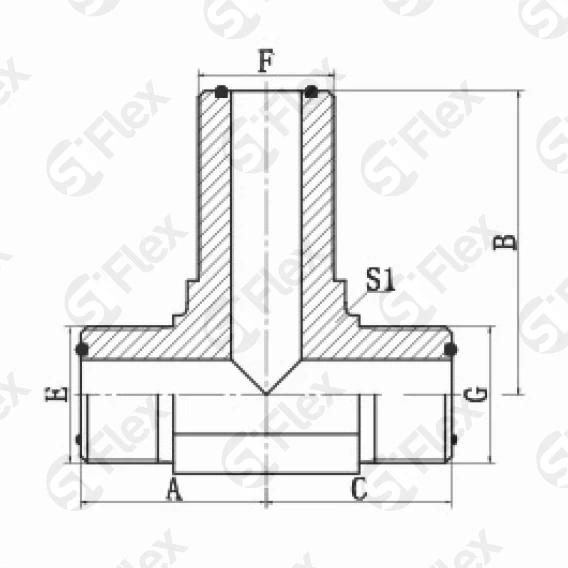

| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук | |
| S1014-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 9/16x18UN Резьба: G | 47 Размеры: B, мм | 23 Размеры: A, мм | 23 Размеры: C, мм | 14 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1014-06 Код заказа | 11/16x16UN Резьба: Е | 11/16x16UN Резьба: F | 11/16x16UN Резьба: G | 52 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1014-08 Код заказа | 13/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 13/16x16UN Резьба: G | 56 Размеры: B, мм | 31 Размеры: A, мм | 31 Размеры: C, мм | 22 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S1014-10 Код заказа | 1x14UN Резьба: Е | 1x14UN Резьба: F | 1x14UN Резьба: G | 63 Размеры: B, мм | 37 Размеры: A, мм | 37 Размеры: C, мм | 27 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S1014-12 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 1-3/16x12UN Резьба: G | 67 Размеры: B, мм | 41 Размеры: A, мм | 41 Размеры: C, мм | 30 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S1014-16 Код заказа | 1-7/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 1-7/16x12UN Резьба: G | 71 Размеры: B, мм | 45 Размеры: A, мм | 45 Размеры: C, мм | 36 Размеры: S1, мм | 46 Размеры: S2, мм | |
| S1014-20 Код заказа | 1-11/16x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 1-11/16x12UN Резьба: G | 76 Размеры: B, мм | 48 Размеры: A, мм | 48 Размеры: C, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S1014-24 Код заказа | 2x12UN Резьба: Е | 2x12UN Резьба: F | 2x12UN Резьба: G | 80 Размеры: B, мм | 54 Размеры: A, мм | 54 Размеры: C, мм | 50 Размеры: S1, мм | 60 Размеры: S2, мм | |
