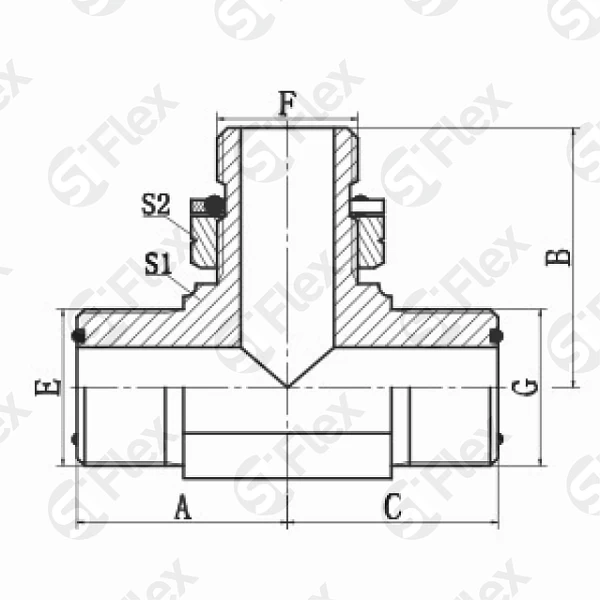

Т-образный, ORFS—Резьба G (BSPP) регулируемая (ш-ш.к.-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук | |
| S1036-04OG Код заказа | 9/16x18UN Резьба: Е | G1/4x19 Резьба: F | 9/16x18UN Резьба: G | 31 Размеры: B, мм | 23 Размеры: A, мм | 23 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1036-04-06-04OG Код заказа | 9/16x18UN Резьба: Е | G3/8x19 Резьба: F | 9/16x18UN Резьба: G | 36 Размеры: B, мм | 24 Размеры: A, мм | 24 Размеры: C, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1036-06OG Код заказа | 11/16x16UN Резьба: Е | G3/8x19 Резьба: F | 11/16x16UN Резьба: G | 37 Размеры: B, мм | 28 Размеры: A, мм | 28 Размеры: C, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1036-08-06-08OG Код заказа | 13/16x16UN Резьба: Е | G3/8x19 Резьба: F | 13/16x16UN Резьба: G | 40 Размеры: B, мм | 31 Размеры: A, мм | 31 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1036-08OG Код заказа | 13/16x16UN Резьба: Е | G1/2x14 Резьба: F | 13/16x16UN Резьба: G | 43 Размеры: B, мм | 31 Размеры: A, мм | 31 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1036-10-12-10OG Код заказа | 1x14UN Резьба: Е | G3/4x14 Резьба: F | 1x14UN Резьба: G | 49 Размеры: B, мм | 37 Размеры: A, мм | 37 Размеры: C, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1036-12OG Код заказа | 1-3/16x12UN Резьба: Е | G3/4x14 Резьба: F | 1-3/16x12UN Резьба: G | 54 Размеры: B, мм | 42 Размеры: A, мм | 42 Размеры: C, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1036-16OG Код заказа | 1-7/16x12UN Резьба: Е | G1x11 Резьба: F | 1-7/16x12UN Резьба: G | 56 Размеры: B, мм | 45 Размеры: A, мм | 45 Размеры: C, мм | 36 Размеры: S1, мм | 41 Размеры: S2, мм |
|
