Т-образный, ORFS—Резьба G (BSPP) регулируемая (ш-ш-ш.к)

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

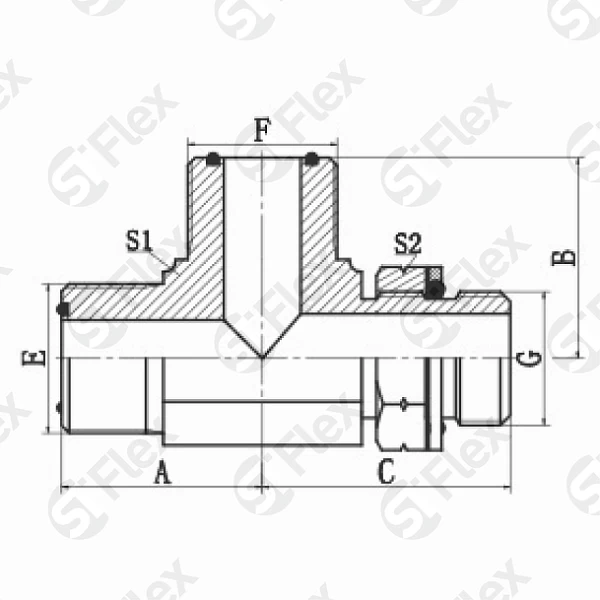

Код заказа	Резьба			Размеры					Количество
	Е	F	G	B, мм	A, мм	C, мм	S1, мм	S2, мм	штук
S1035-04OG Код заказа	9/16x18UN Резьба: Е	9/16x18UN Резьба: F	G1/4x19 Резьба: G	23 Размеры: B, мм	23 Размеры: A, мм	31 Размеры: C, мм	14 Размеры: S1, мм	19 Размеры: S2, мм
S1035-04-04-06OG Код заказа	9/16x18UN Резьба: Е	9/16x18UN Резьба: F	G3/8x19 Резьба: G	24 Размеры: B, мм	24 Размеры: A, мм	36 Размеры: C, мм	16 Размеры: S1, мм	22 Размеры: S2, мм
S1035-06-06-04OG Код заказа	11/16x16UN Резьба: Е	11/16x16UN Резьба: F	G1/4x19 Резьба: G	27 Размеры: B, мм	27 Размеры: A, мм	34 Размеры: C, мм	19 Размеры: S1, мм	19 Размеры: S2, мм
S1035-06OG Код заказа	11/16x16UN Резьба: Е	11/16x16UN Резьба: F	G3/8x19 Резьба: G	28 Размеры: B, мм	28 Размеры: A, мм	37 Размеры: C, мм	19 Размеры: S1, мм	22 Размеры: S2, мм
S1035-08-08-06OG Код заказа	13/16x16UN Резьба: Е	13/16x16UN Резьба: F	G3/8x19 Резьба: G	31 Размеры: B, мм	31 Размеры: A, мм	40 Размеры: C, мм	22 Размеры: S1, мм	22 Размеры: S2, мм
S1035-08OG Код заказа	13/16x16UN Резьба: Е	13/16x16UN Резьба: F	G1/2x14 Резьба: G	31 Размеры: B, мм	31 Размеры: A, мм	43 Размеры: C, мм	22 Размеры: S1, мм	27 Размеры: S2, мм
S1035-10-10-12OG Код заказа	1x14UN Резьба: Е	1x14UN Резьба: F	G3/4x14 Резьба: G	37 Размеры: B, мм	37 Размеры: A, мм	49 Размеры: C, мм	27 Размеры: S1, мм	32 Размеры: S2, мм
S1035-12OG Код заказа	1-3/16x12UN Резьба: Е	1-3/16x12UN Резьба: F	G3/4x14 Резьба: G	42 Размеры: B, мм	42 Размеры: A, мм	54 Размеры: C, мм	30 Размеры: S1, мм	32 Размеры: S2, мм
S1035-16OG Код заказа	1-7/16x12UN Резьба: Е	1-7/16x12UN Резьба: F	G1x11 Резьба: G	45 Размеры: B, мм	45 Размеры: A, мм	56 Размеры: C, мм	36 Размеры: S1, мм	41 Размеры: S2, мм
